產品概述:

上海朝暉PT124B-3051GR(AR)用于測量液體、氣體或蒸汽的液位、密度和壓力，然后將其轉換成4 ~ 20毫安的電流信號輸出。還可以與RST375手持終端或RSM100調制解調器通信，以設置參數和監控過程。PT124B-3051GR表壓/絕對壓力遠程變送器(未遷移時)的測量范圍為0-6千帕~ 25兆帕，遠程法蘭的額定壓力分別為1.6/4兆帕、6.4兆帕、10兆帕、150磅/平方英寸、300磅/平方英寸或600磅/平方英寸。

工作原理和結構

PT124B-3051GR(AR)表壓/絕對壓力遠傳變送器的結構由PT124B-3051GR(AR)系列表壓/絕對壓力變送器和帶毛細管的焊接遠傳法蘭組成。其工作原理與PT124B-3051GR(AR)系列表壓/絕對壓力變送器(見PT124B-3051GR(AR)系列表壓/絕對壓力系列變送器技術規范)相同，只是壓力傳遞路徑略有不同:作用在遠傳法蘭上的壓力首先通過隔膜并充注遠傳法蘭上的液體，然后通過毛細管，最后到達測量傳感器的測量端

技術規格:

測量參數:表壓、絕對壓力和液位

測量范圍(無偏移):0-6千帕~ 40兆帕

準確度:0.1%

液體接觸膜:不銹鋼316升，哈氏合金碳，鉭

輸出:雙線系統，4 ~ 20madc，可選HART輸出數字通信。

環境溫度:最低:取決于灌裝液體:最高:85℃，帶液晶顯示器和氟橡膠密封圈-20 ~ 65℃

工藝介質的溫度極限為-30 ~ 400℃

防護等級:IP67

電氣連接:M20X1.5電纜密封扣，端子適用于0.5 ~ 2.5 mm2電線。(圖見附件)

過程連接:遠程法蘭符合美國國家標準協會標準或德國標準。可以直接安裝。

安裝條件:無毛細管的表壓/絕對壓力遠程變送器可通過遠程傳輸法蘭直接安裝，位置偏差會產生可校正的零點偏移。電子表表殼可旋轉360度，固定螺絲可將其固定在任何位置。

對于帶毛細管的表壓/絕對壓力遠程變送器，如果遠程傳輸密封裝置低于變送器本體，遠程傳輸密封裝置與變送器本體之間的最大高度差應小于5m。當工作壓力低于100千帕絕對壓力時，變送器本體必須低于遠傳密封裝置。毛細管的最小彎曲半徑為75毫米，禁止纏繞！

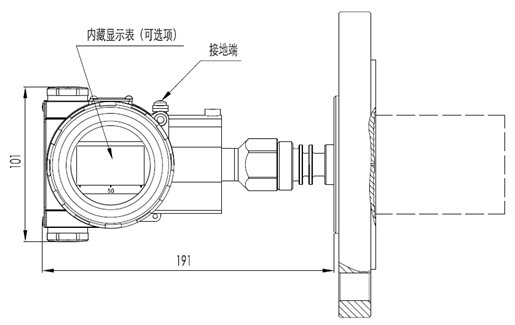

產品尺寸圖

基本遠程傳輸密封裝置圖

基本遠程傳輸密封裝置直接安裝圖

產品特性:

1.采用世界領先的高精度硅傳感器技術；

2.靜壓性能優良，最佳靜壓誤差≤ 0.1%/10兆帕；

3.傳感器內部集成了高靈敏度溫度傳感器，變送器具有出色的溫度性能。

4.快速響應速度。

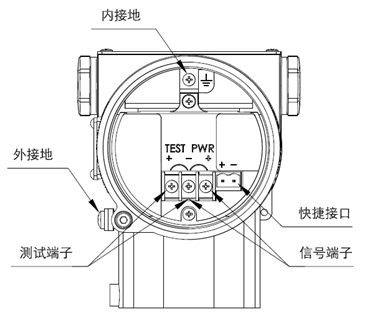

電氣連接圖
