?產品介紹

ZRN1151DP電容差壓變送器

1151系列智能電容式變送器(以下簡稱智能變送器)是以微處理器為核心的壓力儀表。它為傳統1151電容式變送器的結構增加了通信和其他功能。雙向通信(讀取、寫入數據和診斷)可以在控制室、變送器現場或同一控制回路中的任何地方與268和275通信器或采用HART協議的其他主機進行。

1.主要特征

除了一般電容式變送器的固有特性外，1151系列智能電容式變送器還具有以下特性:

智能電子元件只由一部分組成

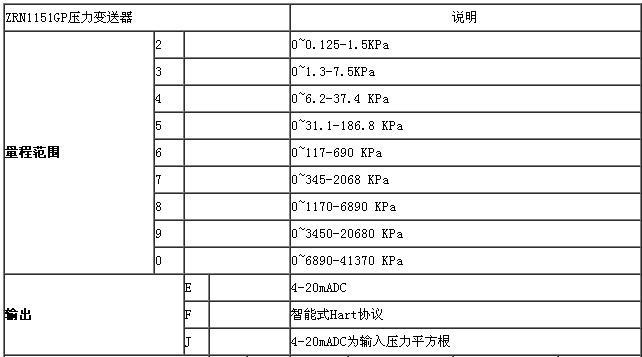

范圍比15: 1或10: 1

0-0.6-0-42000千帕

本地鍵調整范圍和零點

現有的TY-1151(包括1151)可以更新。各種模擬變送器都是智能儀器。

根據HART協議，可以使用HART通信器268和275與該智能儀表進行雙向通信，而不中斷輸出信號。

使用HART協議與分布式控制系統中的主機進行雙向通信

具有自診斷和遠程診斷功能

有了電可擦可編程只讀存儲器，不用擔心因斷電而丟失數據。

2.工作原理

待測介質的兩個壓力被引入高壓室和低壓室，并作用在三角形元件(即敏感元件)兩側的隔離膜上，并通過隔離膜和元件中的填充液體傳遞到測量膜的兩側。測量膜片和兩側絕緣片上的電極分別構成一個電容器。當兩側的壓力不一致時，測量膜片將移位。位移與壓差成正比，因此兩側的電容不相等，并將通過振蕩和解調鏈路轉換成與壓力成正比的信號。壓力變送器和絕對值壓力變送器的工作原理與差壓變送器的工作原理相同，只是低壓室內的壓力是大氣壓或真空。轉換器將解調器電流轉換成數字信號，其值被微處理器用來確定輸入壓力值。微處理器控制發射器的操作。此外，它使傳感器線性化。重置測量范圍。工程單位轉換、阻尼、平方根、傳感器微調等操作，以及診斷和數字通信。

這種微處理器有16字節的程序用隨機存取存儲器和三個16位計數器，其中一個進行模數轉換。轉換器微調來自微處理器的校正數字信號，這些數據可以由變送器軟件修改。數據存儲在電可擦可編程只讀存儲器中，即使電源被切斷，電可擦可編程只讀存儲器也是完好無損的。數字通信線為變送器提供與外部設備的連接接口(例如275智能通信器或HART協議控制系統)。該線路檢測疊加在4-20mA信號上的數字信號，并通過環路傳輸所需信息。通信類型是FSK FS技術，基于BeII202標準。差動電容作為檢測原理構成電容式變送器，輸入壓力分別為0-40kpa。

0 ~ 250kpa等。使用對象:液體、氣體和蒸汽。
