本文輸入液位變送器的連接、安裝模式和故障排除方法資料由優質變送器生產報價廠家為您提供。

輸入液位計是液位計的一種。使用和安裝中的連接模式是什么？制造商如何連接電線？輸入液位變送器如何連接？

采用進口高精度、高穩定性的不銹鋼隔離膜片力敏芯片，通過合理、精密的結構設計、厚膜技術溫度補償、信號放大、V/I轉換，將不銹鋼外殼完全密封焊接，用帶通風管道的防水電纜將傳感器的背壓室與大氣相連，從而生產出工業標準的4-20mA或0-10mA信號輸出，穩定可靠的全固態產品。

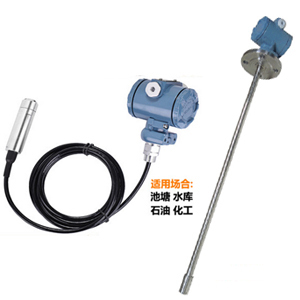

輸入變送器基于測量的液體靜壓與液體高度成正比的原理，采用擴散硅或陶瓷敏感元件的壓阻效應將靜壓轉換成電信號。經過溫度補償和線性校正。轉換為4-20mADC標準電流信號輸出。輸入液位計的傳感器部分可以直接放入液體中，變送器部分可以用法蘭或支架固定，安裝使用非常方便。輸入式液位變送器(輸入液位計)是一種常用的液位檢測儀器，可直接放入被測介質中，具有可靠性高、使用壽命長、安裝簡單等優點。

用戶應該如何安裝輸入液位計？以下小系列將專門介紹輸入液位計的正確安裝方法，希望對大家有所幫助。

安裝方法

靜態液位的安裝方法:在敞口容器中測量靜態液位時，將輸入液位計的探頭直接放入容器底部，用尼龍帶或三腳可調安裝支架將電纜(接線盒)固定在容器開口處。

流動液位安裝方法:測量流動液體中的液位時，由于介質波動較大，可將45mm鋼管插入液體中，并在水流方向相反一側的管壁上開幾個不同高度的小孔，使液體流入管內。另一種方法是在液體底部安裝一個阻尼裝置，以過濾沉淀物，并消除動壓和波浪對輸入液位變送器安裝測量的影響。

當輸入式液位變送器應安裝在靜態深井或水池中時，通常可以將內徑約為φ45毫米的鋼管(在不同高度打幾個孔，使水可以順利進入管道)垂直固定在水中，然后將輸入式液位變送器傳感器放入鋼管中使用。液位變送器的安裝方向應垂直，安裝位置應遠離液體進出口和攪拌器。如果振動較大，可以在變送器周圍纏繞電線以吸收震動，以免損壞電纜。測量流動或攪拌液體的液位時，通常使用內徑約為φ45毫米的鋼管(在液體流動方向的另一側不同高度鉆幾個小孔)。

如何解決抗干擾問題

輸入公式液位變送器穩定性好，精度高，安裝使用方便。然而，它在日常使用中會受到許多因素的影響。為了使用戶能夠更好地使用輸入公式液位變送器，為廣大消費者提供一個解決方案。

傳統安裝方法:

當測量小水箱的液位時，液位變送器傳感器直接安裝在水箱底部，傳感器的線性化很好。然而，有一個問題是，當水從水箱的頂部流下來時，下面的壓力值會波動很大。根據紹興鐘毅技術部分析的數據，每秒鐘取出一個數據，一天幾次進出水的液位測量顯示，數據波動很大，數值正確。將一個10毫秒的數字取平均值也不好。如何解決它？

抗干擾解決方案來自于數據不準確造成的水流沖擊，所以當我們安裝輸入公式液位變送器時，我們只需要避免液體向下流動時壓力直接沖擊探頭，或者用其他物體阻擋液體向下流動時壓力直接沖擊探頭。

方法1。將進水口安裝成淋浴式，將一大股水流切斷成一小股水流，然后向下噴射。效果還不錯。

方法2。彎曲進水管的入口，使入口略微向上傾斜。當水出來時，它將首先被拋向空中，然后落下，減少直接沖擊(將動能轉化為勢能)。

方法3。在水中安裝一根內徑約為45毫米的鋼管。在進水口的相反方向鉆一些小孔。在鋼管上安裝探頭可以減少?zèng)_擊，提高穩定性。

輸入液位計安裝注意事項:tx7878/hynews/2041.html

1.輸入液位變送器原始包裝應在運輸和儲存期間恢復，并儲存在陰涼、干燥和通風的倉庫中。

2、如在日常使用中發現異常，應立即切斷電源，停止使用，進行檢查，或聯系紹興鐘毅廠解決。

3.嚴格按照隨機接線說明連接電源。不要顛倒或錯誤地連接電源。

工作原理

輸入液位計采用靜水壓力測量原理。當測量探頭放入液體中時，大氣壓力為P0，從液面到測量元件的高度為h，液體密度為r，局部重力加速度為g，則變送器探頭上的壓力為pl = P0+r×g×h，通過導氣電纜與大氣連通的敏感元件負側的壓力為pl = po， 因此，由測量元件測量的壓力差是p = Pp2 = r x g x h，對于特定的液體介質和特定的區域，r和g是常數，因此液位高度，即水深，可以從端口p h處的儀表輸出電流獲得
