總結羅斯蒙特3051壓力變送器的安裝調試經驗并與大家分享，3051變送器的安裝調試可通過安裝變送器、設置跳線、通電接線、設置參數、調整量程五個步驟完成。

羅斯蒙特安全警告

羅斯蒙特在安裝3051壓力變送器的技術文件中規定了安全操作，要求每個人在施工中嚴格遵守規范。文件的原文如下:

1.爆炸可能導致死亡或重傷:

安裝在爆炸環境中的變送器必須符合相關的地方、國家和國際標準、規范和指南。請參考羅斯蒙特3051產品參考手冊認證部分列出的與安全安裝相關的合格條款。

& amp# 8226；在爆炸性氣體環境中連接HART手動裝置之前，確保回路中儀表的安裝符合本質安全或非易燃現場接線的標準。

& amp# 8226；通電時，不要在易爆/易燃環境中拆除變送器蓋。

2、電擊會導致死亡或重傷:

& amp# 8226；應避免接觸導線或端子。導線上可能存在的高電壓可能會導致電擊。本產品的關鍵部件是膜頭，在安裝和使用過程中請小心不要損壞它。

步驟1:安裝羅斯蒙特3051壓力變送器

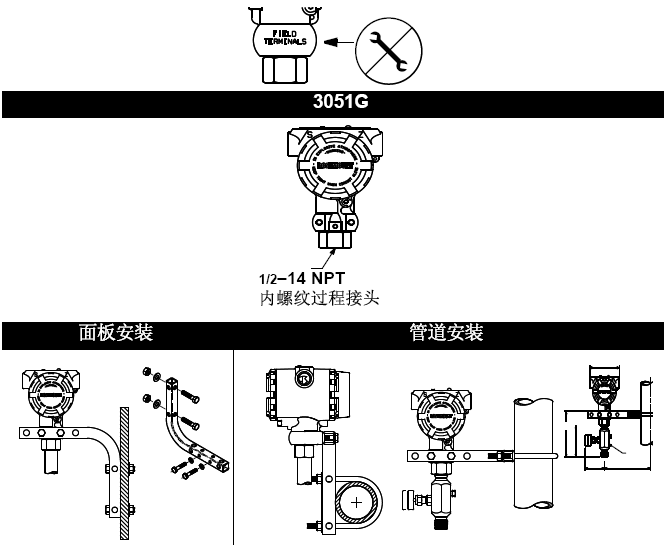

①不要直接向壓力變送器電子外殼施加扭矩。為了避免損壞外殼，扭矩只能施加在六角工藝接頭上。

壓力變送器測量液體壓力的安裝要求壓力變送器測量氣體壓力的安裝要求

①在管道側面安裝分流接頭。①在管道側面或頂部安裝分流接頭。

②將羅斯蒙特3051壓力變送器安裝在分流接頭的側面或底部。②將羅斯蒙特3051壓力變送器安裝在分流接頭的水平位置或頂部。

南京拓輝儀器歡迎新老客戶咨詢

壓力變送器測量蒸汽壓力的安裝要求

①在管道側面安裝分流接頭。

②將羅斯蒙特3051壓力變送器安裝在分流接頭的側面或底部。

(3)用冷卻水填充引壓管。

表壓方向壓力變送器

低壓側壓力端口(大氣壓力參考端)位于電子外殼后面的表壓壓力變送器的頸部。該壓力端口的通道位于殼體和壓力傳感器之間，并360度環繞變送器。(見圖1。保持通道暢通，包括但不限于安裝變送器時產生的油漆、灰塵和油脂，以確保過程暢通。表壓壓力變送器低壓側的壓力端口

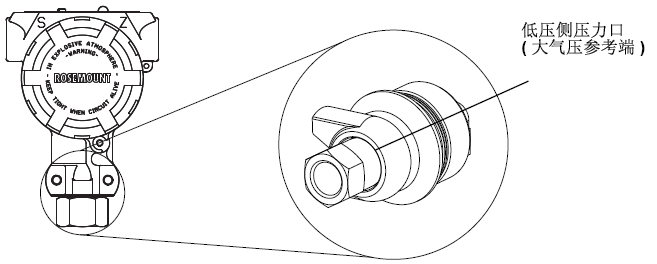

圖1表壓壓力變送器低壓側壓力口

步驟2:設置跳線

如果沒有用于報警或安全的跳線，變送器將在默認模式下運行，即報警設置為高，寫保護設置為關。

①如果變送器已經安裝，確保回路安全，然后關閉電源。

②取下端子對面的蓋子。注意:不要在爆炸性氣體環境中用電拆卸變送器。

③重置跳線。不要觸摸電線和端子。變送器中跳線的位置以及開和關的位置見圖2。

④重新安裝變送器的儀表蓋。為了滿足防爆要求，儀表蓋必須擰到底。

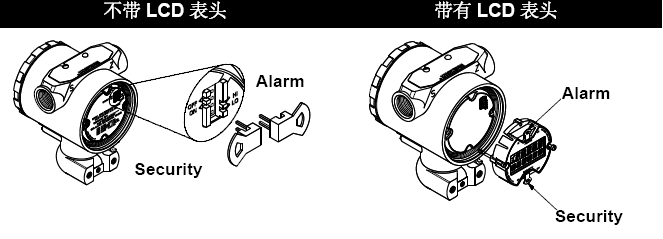

圖2 3051G變送器的電子電路板

步驟3:羅斯蒙特3051壓力變送器通電

遵循以下接線步驟:

①拆除標有“現場終端”的電子外殼。

②將正極引線連接到“PWR/COMM+”端子，負極引線連接到“-”端子。小心不要將帶電信號線連接到測試端子，因為電源會損壞測試線中的測試二極管。應使用屏蔽雙絞線來獲得最佳測量結果。為了確保正確通信，應使用24AWG或更高的電纜，但不超過5000英尺(1500米)。

(3)用導管塞密封變送器外殼上未使用的導管接口。

④如果可能，在安裝接線時使用滴流環。使滴環管的底部低于導管連接端口和變送器外殼。

⑤再次擰緊蓋子。圖3是3051G變送器電源和與HART操作員通信的接線圖。

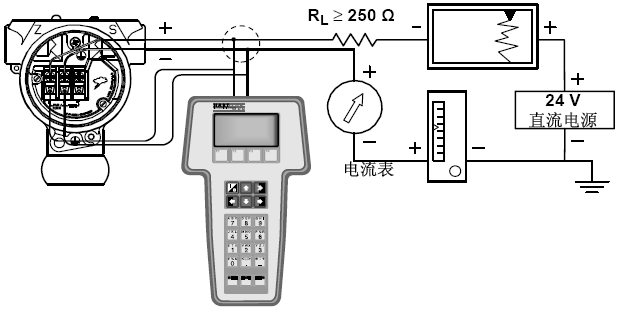

圖3接線示意圖(4–20ma變送器)

電源

DC供電波動應小于2%。總負載電阻等于信號線電阻，表示儀表、指示器和相關部件的總負載電阻。應該注意的是，如果使用本質安全屏障，必須考慮安全屏障的阻力。環路的最大電阻=43.5(電源電壓–10.5)

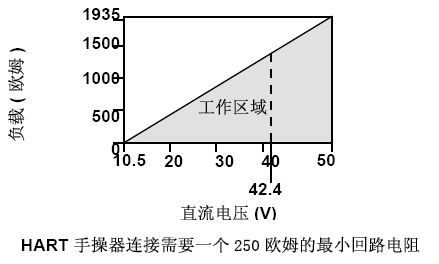

圖4負載極限(20mA變送器)

步驟4:參數設置

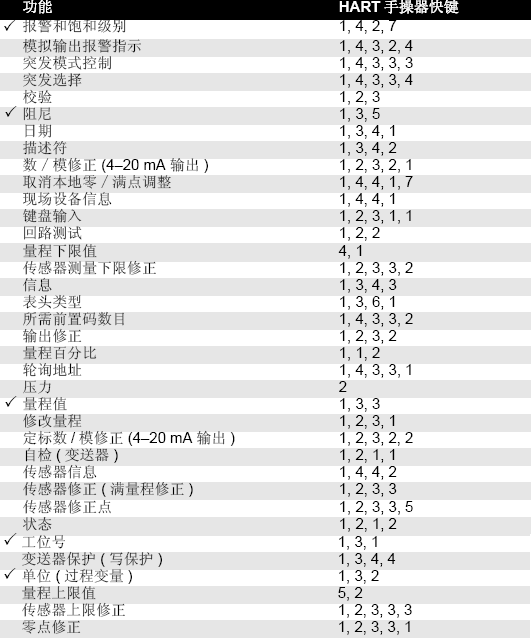

標有刻度線的是基本設置參數。這些參數必須作為配置和啟動過程的一部分進行設置。

步驟5::范圍調整

注:羅斯蒙特公司的變送器已根據用戶要求或默認滿量程進行了完全驗證。

零位校正

零點校正是一種單點調整方法，用于補償安裝位置的影響。如果零點偏移不超過實際零點的3%，按照以下“使用HART通信器”的說明進行操作；如果超過3%，請遵循下面的“使用變送器的調零按鈕”說明。

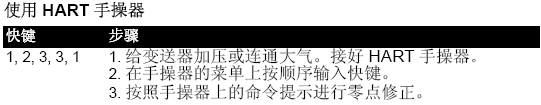

使用變送器調零按鈕快速鍵步驟

①松開電子外殼上防爆板的螺絲，旋轉防爆板，露出調零按鈕。

②給變送器加壓，壓力值等于相應的4mA輸出壓力值。

③按調零按鈕2秒鐘，檢查輸出是否變為4mA。帶有表頭的變送器將顯示“零通過”。

至此，羅斯蒙特3051壓力變送器的安裝和調試完成。但是，制造商的技術文件中也提到了產品認證，提醒大家注意檢查變送器銘牌上的認證信息，以避免在危險的工作條件下使用不合適的認證產品而造成安全事故。

產品認證在歐洲非常普遍。您可以參考本網站提供的文章“出口歐洲防爆儀器的IECEx和ATEX雙重認證有利于簡化出口手續”，以加深您對防爆認證的理解。羅斯蒙特3051壓力變送器還提供各種使用認證，以滿足不同防爆工作條件的使用要求。

羅斯蒙特3051壓力變送器在危險場所使用認證

北美認證-工廠互檢

[E5]防火認證適用于認證級別的第一級、第一部分、B組、C組和D組；防塵和阻燃認證適用于第二類第一部分E、F和G組；3級，第1部分，室內和室外(NEMA 4X)危險場所；工廠被封閉了。

[I5]本質安全認證適用于認證級別的第一級和第一部分，即A、B、C和D組；第二級，第一部分，e、f和g組；如果根據羅斯蒙特圖紙3031019進行連接，則適用于3級，第1部分；不燃性認證適用于第一類、第二部分、組A、B、C和d。物理參數請參考控制圖紙3031019

中國國家質量技術監督局認證

[E3]中國防火認證

NEPSI (nepsi)

IIB+H2電子集團；

溫度等級T3~T5

保護類型:防爆-Ex d

[I3]中國本質安全認證

NEPSI (nepsi)

電子儀器IIC集團；

溫度等級T3/T4

保護類型:exi AIC 3/T4

組合認證當指定防爆類型時，必須提供不銹鋼防爆認證銘牌。一旦安裝了標有多重防爆功能銘牌的變送器，就不能在其他防爆場合重新安裝。這些防爆銘牌應永久標記，以區別于未應用的防爆功能。
