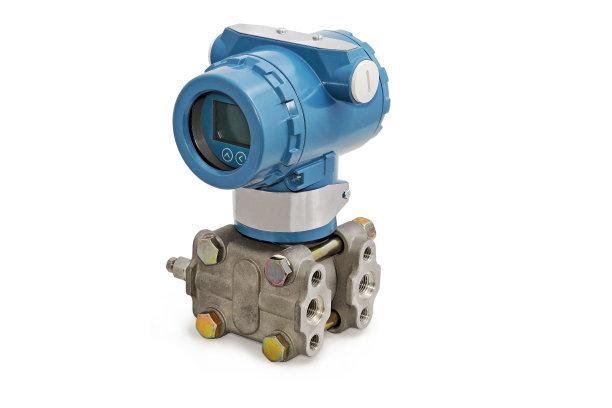

今天，電熱交換機將向您介紹壓力變送器 2、3和4線的連接方式！

首先，讓我們看看他們的定義。

兩線制:兩線制和發射電源也傳輸信號，即傳感器輸出的負載和電源串聯，電源從外部引入，負載串聯驅動負載。

三線制:三線傳感器是指電源的正極端子和信號輸出的正極端子是分開的，但它們共用一個COM端子。

四線制:兩條電源線和兩條信號線。電源和信號分開工作。

二線制的稱謂是在二線制發射機誕生后產生的。這是電子放大器在儀器中廣泛應用的結果。放大的本質是一個能量轉換過程，它離不開電源。因此，首先出現了四線發射器。也就是說，兩根導線負責供電，另外兩根導線負責輸出轉換和放大的信號(如電壓、電流等)。)。然而，目前許多發射機采用雙線制。接下來，讓我們來看看不同有線發射機之間的差異。

不同有線發射機的差異

一、雙線制

要實現雙線變送器，必須同時滿足以下條件:

1.V≤Emin-ImaxRLmax

變送器的輸出端電壓V等于規定的低電源電壓減去負載電阻和傳輸導體電阻上的電流壓降。

2.I≤Imin

變送器的正常工作電流I必須小于或等于變送器的輸出電流。

3.p <艾明(艾明-艾明最大值)

變送器的小功耗p不能超過上述公式，通常< < 90mW。

其中:Emin=低電源電壓，Emin=24(5%)=大多數儀器為22.8伏，5%為24V電源允許的負偏差；

Imax = 20mA

亞胺= 4mA

rlmax = 250ω+傳輸導體電阻。

如果在設計中壓力變送器滿足上述三個條件，則可以實現雙線傳輸。所謂的雙線系統是指電源和負載串聯在一起并有一個公共點。然而，現場變送器和控制室儀表之間的信號通信和供電僅使用兩根電線。這兩條線既是電源線又是信號線。由于雙線變送器信號的啟動電流為4mA DC，因此為變送器提供靜態工作電流。同時，儀器的電氣零點為4mA DC，與機械零點不重合。這種“帶電零點”有助于識別故障，如停電和斷線。此外，雙線系統還便于使用安全柵，有利于安全和防爆。

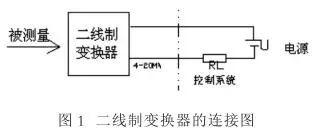

圖1是雙線轉換器的接線圖。DC電源U( 24V)通過兩根導線向現場轉換器供電，這兩根導線也是輸出信號(4 ~ 20mA)的傳輸線。輸出電流信號需要通過標準電阻RL = 250Ω轉換為電壓ul = IRL = (1 ~ 5) u，并發送至控制器。這種雙線轉換器的特點是僅用于檢測信號，沒有控制功能。

雙線或三線系統

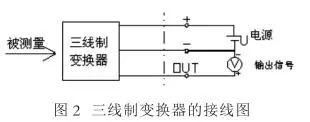

三線轉換器的接線圖如圖2所示。除了兩條電流傳輸線之外，電流輸出系統還有一條電源線為變壓器供電。三線制意味著電源的正端使用一條線，信號輸出的正端使用一條線，電源的負端和信號的負端共用一條線。電源主要為DC 24V，輸出信號為DC20mA，負載電阻為250ω或DC0-10mA，負載電阻為0-1.5ω。有些還具有毫安和毫伏信號，但負載電阻或輸入電阻會因輸出電路而異。

由于DC20mA和DC 5V信號系統的推廣和應用，為了便于控制系統應用中的連接，需要統一信號系統。因此，一些非電量單元組合儀表，如在線分析、機械量、電量等儀表，可以采用DC20mA信號系統輸出。然而，由于其轉換電路的復雜性和大的功耗，很難滿足上述所有三個條件，并且不能實現雙線制。因此，只需使用外部電源作為具有DC20mA輸出的四線變送器。四線制變送器的電源大部分為交流220伏，部分為直流24V。輸出信號為DC 20mA，負載電阻為250ω，或DC 0-10mA，負載電阻為0-1.5ω；也有毫安和毫伏信號，但負載電阻或輸入電阻根據輸出電路而變化，如圖4.3所示。

接收儀器的輸入是電流信號。如果電阻器R1并聯，將接收電壓信號。由于各種變送器的工作原理和結構不同，會出現不同的產品，這也決定了變送器的雙線、三線和四線接線形式。

三線和四線系統

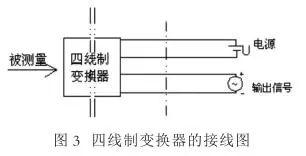

圖3四線制變送器接線圖

如圖3所示，四線制變送器的電源大部分為220伏交流電，部分為24V DC。輸出信號為20mA DC，負載電阻為250ω，或0-10mA DC，負載電阻為0-1.5ω。有些還具有毫安和毫伏信號，但負載電阻或輸入電阻會因輸出電路而異。

在以上三個圖中，電流信號被輸入到接收儀器。如果電阻器R1并聯，則接收電壓信號。

從以上描述可以看出，由于各種變送器的工作原理和結構不同，出現了不同的產品，這也決定了變送器的雙線、三線和四線接線形式。對用戶而言，應根據本單位的實際情況進行選擇，如信號系統的統一性、防爆要求、接收設備的要求、投資等問題。

需要指出的是，三線、四線發射機輸出的20mA DC信號不同于雙線，因此在應用中，其輸出負端能否與24V電源的負極線相連？我們能分享土地嗎？應注意這一點，必要時可采取隔離措施，如配電器和安全柵，以便與其他儀器共享電源和接地，避免額外干擾。
