彈簧管類型壓力變送器

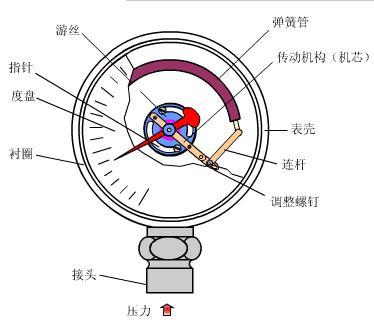

彈簧管壓力表廣泛應用于鍋爐，它主要由彈簧彎頭、連桿、扇形齒輪、小齒輪、中心軸、指針、刻度盤等部件組成。

當彈簧彎頭受到中等壓力時，其橫截面趨于變圓，迫使彈簧彎頭逐漸變直，從而使彈簧彎頭的自由端向上傾斜。壓力越高，向上傾斜的幅度越大。該動作由杠桿、扇形齒輪和小齒輪驅動，使指針偏轉一個角度并指示刻度盤上的壓力。當被測介質的壓力降低時，彈簧管應恢復到其原始狀態，指針應回到相應的刻度。

彈簧管壓力表的精度等級用壓力表范圍內允許誤差的百分比表示，一般分為7個等級:0.5、1、1.5、2、2.5、3、4(鍋爐不使用3、4級)。值越小，精度越高。

電接觸壓力儀

另一種燃油(燃?xì)?鍋爐是電接觸壓力表。電接觸壓力表是在普通彈簧管壓力表上增加一套高低功率限制接觸裝置而成。它不僅能隨時測量介質壓力的變化，還能保持被測介質在一定范圍內，并自動發出報警信號。電接觸壓力表也可以配備繼電器和接觸器的電路，以獲得自動控制信號。通過控制機構，被測介質的壓力可以自動保持在上限和下限給定值的范圍內。

電容式壓力傳感器

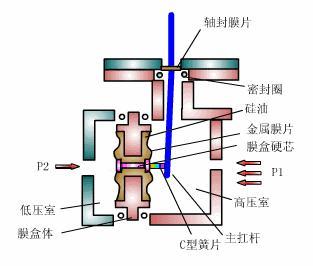

電容式壓力傳感器用彈性元件感應壓力，將彈性元件的位移轉換成電容的變化，然后輸出反映壓力變化的電信號。通常，電容通過改變間隙、橫截面積和電介質來改變。有兩種類型的結構:單端和差分。差分類型是單端類型總電容變化的兩倍。給出了電容式壓力傳感器的工作原理和主要技術性能。電容式壓力傳感器具有靈敏度高、響應快、抗沖擊振動、結構簡單等優點。

薄膜盒壓力傳感器

被測介質的壓力從接頭進入波紋管內腔，波紋管自由端受壓產生位移，連桿機構帶動運動齒輪轉動，指針指示刻度盤上的被測壓力值。用于鍋爐通風、燃?xì)夤艿赖仍O(shè)備的微壓測量。波紋管壓力表可在本地安裝，并在現場顯示。

壓力溫度計

壓力溫度計是一種壓力敏感元件，它使用彈簧管，燈泡、毛細管和彈簧管的內腔易于密封，充滿工作物質。當燈泡被加熱時，內部工作物質的壓力由于溫度升高而增加，并且改變的壓力通過毛細管傳遞到彈簧管，這導致彈簧管變形。然后，通過與彈簧管未固定端連接的傳動系統，帶動指針偏轉一定角度，被測介質的溫度值顯示在刻度盤上。

壓力溫度計的球管中的工作物質可以是液體、氣體或蒸汽。如果選擇氣體，通常選擇化學性質穩定的氮氣。溫度測量范圍是100-500攝氏度。

壓力溫度計可用于溫度測量和溫度控制，實現溫度控制電路的自動上電或斷電。

應變式壓力傳感器

電阻應變儀是一種將被測件上的應變變化轉換成電信號的靈敏裝置。它是壓阻式應變傳感器的主要部件之一。電阻應變儀主要用于金屬電阻應變儀和半導體應變儀。金屬電阻應變計包括線應變計和金屬箔應變計。通常，應變儀通過特殊的粘合劑與產生機械應變的基體緊密結合。當基體的應力改變時，電阻應變儀也會一起變形，從而改變應變儀的電阻值，從而改變施加到電阻上的電壓。

應變儀在應力作用下產生的電阻值變化通常很小。通常，應變儀形成應變橋，該應變橋由隨后的儀表放大器放大，然后傳輸?shù)教幚黼娐?通常是模數轉換和中央處理器)顯示或執行機構。
