本文造紙行業電容差壓變送器誤差原因分析資料由優質變送器生產報價廠家為您提供。

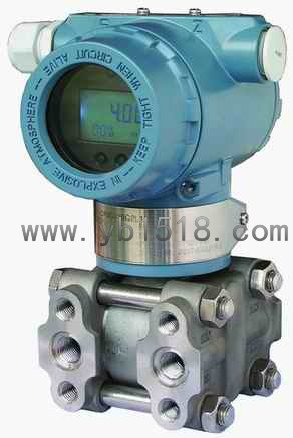

電容差壓變送器廣泛用于造紙工業。由于其獨特的智能集成設計，它可以在現場顯示和實現遠程傳輸功能。

電容差壓變送器在工作過程中容易產生不準確的測量和誤差，這是許多人擔心的問題，那么是什么導致了這種情況呢？以下是對每個人的詳細解釋?zhuān)?/p>

1、隔離膜設計不足造成的誤差限制

原則上，當產生壓差時，它將不可避免地導致測量膜片或多或少的位移。壓差將作用在隔離膜片上，測量膜片的位移將通過充液和傳輸來匹配，兩者之間存在近似的線性關系。當測量高壓差時，測量膜片被設計得更厚以滿足條件。然而，當測量壓差時，如果隔膜太厚，靈敏度將降低。因此，考慮到設計中的制造因素，測量膜片不能滿足位移Ad遠小于其壁厚的條件，從而導致設計誤差。

2.不合理的電源線布置可能會因干擾而導致錯誤。

由于電容差壓變送器檢測部分采用平行板電容的原理，考慮到變形等因素，電極板做成弧形，沒有考慮邊緣電場的影響，產生的電場分布不均勻，因此膜片產生的位移Ad偏離了與電容變化交流的近似線性關系。然而，電源線的不合理敷設(如無接地線)將不可避免地在導線截面外產生分布電容，這將干擾壓力變送器的平行板電場，也將導致近似比例關系越來越偏離實際，使測量值與實際值有一定的偏差！

3.不合理的變送器選擇導致相對誤差

儀器的絕對誤差是測量值和實際值之間的絕對值，儀器的固定誤差是其量程精度。對于相同的壓力條件，使用不同的范圍精度壓力變送器會產生不同的誤差，而使用大范圍的壓力變送器來測量小的壓力值會產生較大的誤差。對于準確度為0.075%的變送器，其固定誤差為0.75帕，即當測量IMPa的壓力時，儀器的準確度為0.075%，而當測量500千帕的壓力時，儀器的準確度為0.0%，而當測量10千帕的壓力時，準確度僅為7.5%。結果表明，當使用相同類型壓力變送器時，測量值越小，相對誤差越大，因此，不合理的儀器選擇會導致較大的測量誤差。

4.變送器引壓管道的設計和安裝不當會導致錯誤。

測量壓力時，變送器應配備壓力導管，如圖1所示。安裝時差壓變送器壓力導管的壓力點不能完全垂直于容器壁，壓力導管過長或無傾斜，儀器與壓力導管密封不嚴，存在壓力延遲現象，導致靜壓不平衡的附加誤差，同時壓力變送器當壓力導管中的介質含有氣體或液體時，介質密度變化導致測量值偏差。

通常情況下，測量液相壓力時，取壓口一般選擇在管道或設備的下側，以防止從介質中分離出來的氣泡進入取壓管，造成測量緩慢，但也不宜在最低處打開，以防沉淀物堵塞取壓口。在環境溫度較低的地區，應在壓力管道的中間設置防凍容器，以防止因原油等液體介質冷凝而導致壓力不準確的現象。

5.環境溫度對變送器的影響

儀器設定的范圍(=pgh)是基于密度p的不變性。對于密度p隨溫度變化很大的某些液體，當環境溫度與被測位置的溫度相差較大時，或者當容器中的介質含有液相或氣相時，壓力管中液體的密度p變化很大。此時，二次儀表反應的指示值和實際值之間會有很大的誤差。

6.流體的長期壓力波動會損壞檢測硬件

在壓力頻繁升降的情況下，隔離膜片和測量膜片受到壓差引起的交變應力的影響，使測量膜片的位移Ad超過允許范圍。特別是當實際壓力值大于儀器量程的最大值時，測量膜片的應力超過測量膜片的屈服極限，不可避免地會產生變形甚至斷裂，導致儀器漂移，從而使檢測到的壓力值不準確或無法檢測。

7、差壓變送器調零不允許導致誤差

儀器安裝過程中產生的誤差可以通過調零的方法消除，智能變送器可以通過手持通訊器或在儀器本體上直接確認零位。一旦調零不合理，壓力指示值與實際值完全不一致，如果壓力變送器的指示值不修正，將導致更大的誤差。

以上七點是操作中最容易出錯的原因。只要用戶平時注意這七點，他們就能在未來的工作中得心應手。欲了解更多信息，請?jiān)L問公司官方網站yb1518/.，轉載時請保留此鏈接！
