本文差壓變送器(差壓液位變送器)在油庫液位測量中的資料由優質變送器生產報價廠家為您提供。

差壓變送器，顧名思義，就是有利于測量介質壓差的變送器，用來測量液位的物理量。它是一種液位計，通過間接測量的參數進行測量。當測量正常壓力容器中的液位時，需要壓力變化，例如輸入類型液位變送器和單法蘭液位變送器，并且其測量介質與大氣直接接觸，只要壓力是直接測量的。當測量密封容器中加壓容器的液位時，需要計算其壓差來計算液位，即一個用于測量下限，一個用于測量上限?？梢詼p去它們的輸出信號來測量液位。這就是本文介紹的差壓變送器(測量液位時為2+)，也直接稱為差壓式液位變送器。即使容器中的液位和壓力不變，它也可以用來測量介質的密度。壓力變送器的測量范圍可以做得很寬，從絕對壓力0到100兆帕(一般情況下)開始。

差壓變送器可分為以下類型:低(微)壓/低差壓變送器應用實例:鍋爐送風、中央空調、地下通風、風道風力發電、建筑自動化等電力和煤炭行業壓力過程控制領域。中壓/中壓差壓變送器應用實例:再熱蒸汽壓力高壓/高壓差壓變送器應用實例:給水流量絕對壓力/真空/負壓差壓變送器應用實例:主機真空壓力高溫差壓變送器應用實例:蒸汽壓力耐蝕性差壓變送器應用實例:給水加藥系統及其他結晶電阻差壓變送器應用實例:脫硫系統耐蝕性結晶電阻根據差壓液位計的工作原理，提出將液位測量功能擴展為計量功能的設計思路，并指出實際使用中的注意事項。

首先，目前油罐液位測量的現狀在目前的油罐液位測量設計中，比較流行的是使用雷達液位計或浮球、浮標、鋼帶液位計等。雖然雷達液位計精度高，但成本也高，浮標、浮球等液位計的安裝和維護比較麻煩。差壓式液位計廣泛應用于鍋爐汽包等密閉容器中，但測量結果并非真實液位，在油罐液位測量設計中很少使用。 第二，使用差壓變送器的原因是油庫油罐的準確液位并不十分重要，只要能防止溢出即可。用戶實際需要知道的不是液位，而是通過測量液位來了解油箱中的實際油量(即噸位)。只要我們理解用戶的意思，我們知道最好用差壓法來測量液位(實際上是噸)。由于目前應用的差壓變送器非常成熟，如1151、3051和EJA 差壓變送器等，技術非常完善，精度可以達到0.075級，而且價格大幅下降，性價比非常好。

三、設計思想顧名思義，差壓液位計測量的結果是壓差，即△ p = △P=P g/kh。然而，由于油箱通常是圓柱形的，其橫截面圓的面積s是恒定的，那么重量g =/NP s = pgah s，s是恒定的，g與AP成正比。也就是說，只要準確地檢測到/NP值，就可以獲得實際的油存量G。從公式中還知道，密度P與高度Ah成反比。當溫度變化時，盡管油體積膨脹或收縮，但實際液位增加或減少，而檢測到的壓力保持不變。如果用戶需要顯示實際液位，也可以引入介質溫度補償來解決問題。

四、在溫州新世紀油庫工程的實際應用中，我們將把這一思想應用到實際設計中(見圖1)。設計條件:2000m3油罐，直徑d:14.5米，高度h = 14m米。

一次儀表:3851LT法蘭型隔爆型差壓變送器，選用法蘭型，防止罐底污物沉淀堵塞壓力導管，變送器量程為0-140千帕。

二次儀表:選用RX-XML系列智能光柱顯示報警儀。通用信號輸入可用于隨意改變測量范圍。光柱用于顯示液位，數字用于顯示油的噸位。以6號罐為例，s =ⅱxr 2 = 3.14 x 7.252 = 165 m2，高14m。在油箱的頂部，設計了一套液位報警裝置，以防止油溢出作為雙重保險。在應用中，由于測量值直接以噸為單位，所以二級表中顯示的值是油箱中的油的噸數，與油箱中儲存的油無關，從而避免了轉換測量密度的麻煩。一般來說，石油產品通常通過橢圓形齒輪流量計泵入和泵出。由于流量計的精度有限，最大值僅為0.2級。密度計算也需要測量，結果往往有些不同，從而引起測量爭議。目前，由于油罐的測量結果為270萬噸，精度可達0.2級甚至0.1級，與容積式流量計相比，精度往往更高。雖然在少量油的入庫或出庫時，由于分辨率的原因，測量結果的絕對誤差較大，但在大量油的入庫或出庫時，其較高的精度和較小的相對誤差是其他測量方法無法比擬的，特別適用于月度、季度和年度的庫存。

使用后，其主要優點是:

首先，安裝和維護簡單方便；

第二，讀數直觀、直接、清晰，可直接讀取油品庫存。

第三，消除了密度測量和轉換。

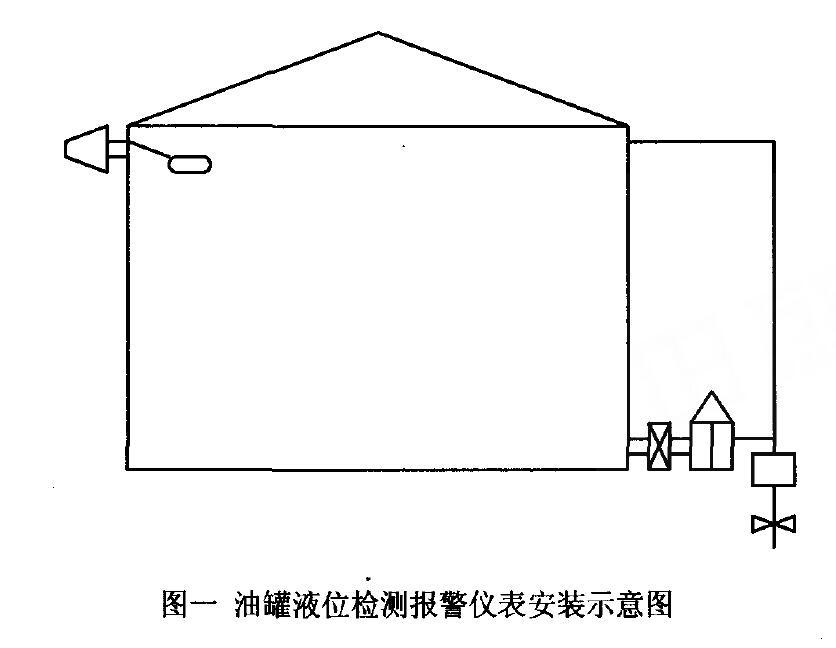

圖1油罐液位檢測報警儀安裝圖 V.差壓變送器應用總結和注意事項

1.差壓變送器在設計和安裝時，應盡可能降低油箱底部的測壓孔，以消除溫度變化引起的誤差。必要時引入溫度補償。

2.油罐水平截面不相等時(小上大下)，應考慮補償措施。例如，二次儀表選用WP-H80系列液位-容積控制器。

3.為了達到一定的精度，如果油箱頂部裝有呼吸閥，則必須使用差壓變送器而不是壓力變送器。對于開式油箱或精度要求不高時，壓力變送器可直接用于方便安裝。

4.二次儀表盡量采用智能儀表，可以方便地改變測量范圍，實現溫度補償等。

5、當安裝差壓變送器負壓室時要安裝集水器，并經常排污，以免進水影響準確性。
