SBWZ-2480/131熱阻集成溫度變送器簡介

熱電阻和熱電偶溫度變送器的SBW系列，集熱電偶或熱電阻與變送器于一體，可直接測量-200~1600℃范圍內的液體、蒸汽和氣體介質的溫度。該儀器采用雙線傳輸方式，將溫度轉換成與熱電阻和熱電偶信號成正比的4-20mA統一輸出信號，發送給顯示、記錄和調節儀器或計算機。上海自動化儀表三廠生產的SBWZ-2480/131熱電阻積分溫度變送器能測量-100~500℃范圍內的介質溫度。它還具有耐沖擊、耐潮濕、精度高、功耗低、工作環境溫度范圍廣、運行穩定可靠等優點。作為新一代溫度測量和傳輸儀器，它廣泛應用于冶金、石化、制藥、電力、紡織、食品、科研等工業部門。

SBWZ-2480/131熱阻積分溫度變送器主要技術參數

◆范圍:-100-200℃，0-500℃

◆輸入類型:Pt100輸入類型

◆輸出類型:輸出4-20mA(輸出線性至相應溫度)

◆精度等級:0.5%FS，可設為0.2%FS

◆熱阻精度:甲級(0.15℃+0.005 | t |)，乙級(0.30℃+0.005 | t |)

◆熱阻保護管直徑:φ 12(請注明特殊外徑)

◆熱阻保護管材料:不銹鋼304、321、316等。

◆熱阻布線:三線布線或四線布線

◆熱阻響應時間:T0.5≤40S

◆熱阻安裝方法:無固定裝置

◆傳輸模式:雙線制

◆工作電源:DC12~35V，額定工作電壓DC24V

◆負載電阻:0-600ω，額定負載250ω

◆環境溫度:-25℃~80℃(危險情況下不高于70℃)

◆相對濕度:5%~95%

◆環境溫度影響:≤0.05/1℃

積分溫度變送器工作原理

SBW系列熱電阻和熱電偶溫度變送器，采用雙線傳輸模式，將熱電阻、熱電偶電阻和毫伏信號轉換成與輸入信號或溫度信號成線性關系的4-20mA輸出信號。并將信號傳輸到計算機或其他設備。

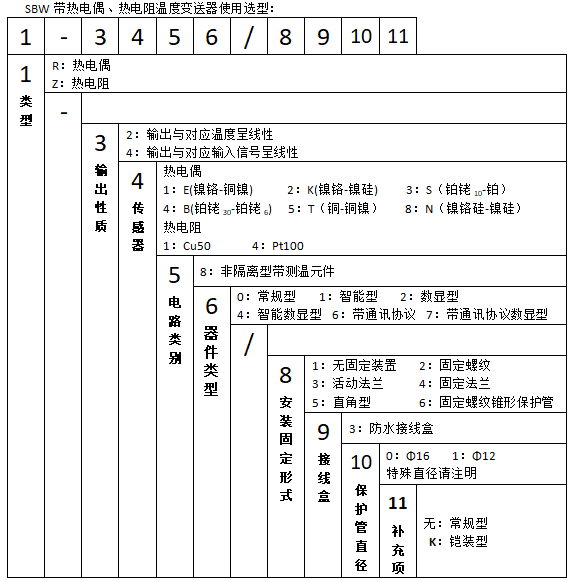

集成溫度變送器選擇用途

SBWZ-2480/131熱阻集成溫度變送器類型選擇

模型示例:

SBWZ-2480/430代表非隔離傳統型刻度編號Pt100，以及固定法蘭熱阻集成，輸出保護管直徑為4-20mA，16mm 溫度變送器

SBWZ-4480/430代表非隔離傳統型刻度編號Pt100。輸出與相應的輸入信號成線性關系。輸出為4-20mA。帶有16毫米直徑保護管的固定法蘭熱阻集成溫度變送器

SBWZ-2480/431表示分度號Pt100為非隔離式常規型，4-20mA輸出保護管直徑為12毫米的活動法蘭熱阻集成溫度變送器

SBWZ-4480/431表示分度號Pt100是非隔離常規型，輸出與相應的輸入信號成線性關系。4-20mA輸出保護直徑為12毫米溫度變送器的固定法蘭熱阻

SBWZ-2180/430表示分度號Cu50為非隔離常規型，帶4-20mA輸出保護管12毫米的固定法蘭銅熱電阻集成溫度變送器

此外，訂購時應提供溫度范圍等參數

集成溫度變送器安裝圖片

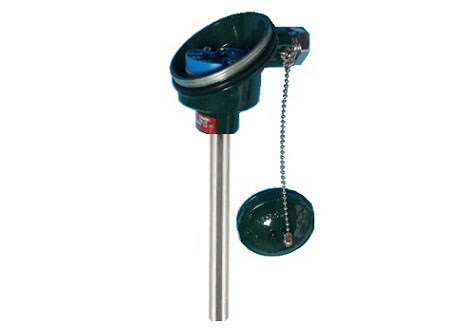

◆SBWZ-2480/131熱阻積分溫度變送器

l = 75-1600毫米d = 12mm毫米防水接線盒

沒有固定裝置

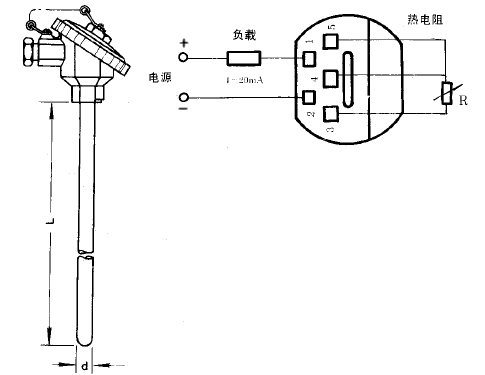

SBWZ-2480/131熱阻集成溫度變送器安裝圖
