在工業生產中，液位的高低直接影響到生產的安全，因此液位的連續監控尤為重要。差壓變送器正是由于不間斷測量的特性，適用于各種復雜的工作條件。參數調整簡單方便。對現場環境要求較低，可以靈活調整測量高度。它已廣泛應用于液位測量。特別是在鍋爐使用時，水位是一個極其重要的指標，過高或過低都是危險的，所以水位應該自動控制。目前，相對成熟測量水位是用差壓變送器來測量的，使水位保持在安全范圍內，同時將水位的變化轉化為標準的電流輸出。

1工作原理

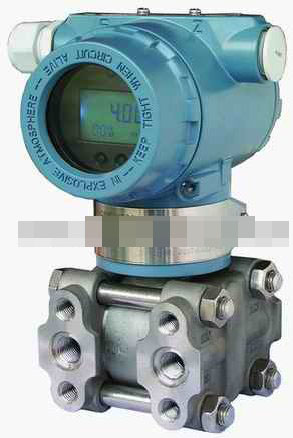

差壓變送器的基本原理是利用敏感元件(如波紋管)將空間分成兩個壓力室，即正壓室和負壓室；當壓力分別引入兩個壓力室時，傳感器在正壓和負壓的共同作用下產生一定的位移或位移趨勢。這種位移(位移趨勢)與兩個壓力室之間的壓力差成正比。位移量通過內部轉換電路轉換成反映壓差大小的標準信號并輸出，正常輸出信號為標準的4-20mA電流信號。

在實際施工中，敏感元件有多種結構、轉換方式和標準信號。結構方面:有電阻應變儀、壓阻、電感、電容、諧振等。但是壓阻式傳感器具有價格低廉、線性度好、易于維護、遷移量大、精度高等特點，因此被普遍采用。轉換模式:根據不同的傳感器會有不同的轉換模式，但可以肯定的是，它們最終會轉換成電信號。標準信號:電流產生有電流信號和電壓信號兩種，通常采用4 ~ 20ma電流信號。

2遷移模式

在實際測量中，變送器的安裝位置通常與待測液體的最低液位不在同一位置。根據差壓變送器或測量容器的安裝位置的不同，有三種遷移方式[，正遷移、負遷移和不遷移]。

2.1正向遷移

變送器的正向傳輸適用于測量開放或非開放容器中的液位。安裝時，正壓室與容器接口相連，負壓室與大氣或低壓側相通。假設容器為敞口容器，位置差壓變送器比最低液位低h距離，假設容器中的液體密度為ρ，容器中的液位高度為h，且△P為施加在變送器上的壓力，則△P=ρgH+ρgh。

當H=0時，△P=ρgh，差壓變送器正壓室的靜壓為ρgh，使其輸出電流信號大于4mA。

當H=Hmax，△P=ρgH+ρgh時，變送器輸出大于20mA，因此必須消除靜壓ρgH，以確保測量的液位高度與實際液位一致，因此必須對變送器進行校準。

假設變送器的測量范圍為40千帕，遷移量為20千帕，通常的校準方法是將變送器水平放置在地面上，正壓側饋入信號，負壓側饋入大氣，24V DC電源饋入(必要時可在回路中串聯250ω電阻)，變送器壓力為20千帕時輸出信號大小為4mA，壓力為60千帕時輸出信號大小為20mA。由于現場儀表大多是支持Hart協議的智能儀表，參數可以直接通過手機進行更改和設置。

2.2負面遷移

對于封閉容器，測量液位時，必須確保容器內的介質不會泄漏。此時，必須采取負遷移措施來實現液位的測量。以汽包為例，為了防止汽包中的雜質堵塞壓力導管或氣泡進入正負壓室，在變送器和被測容器之間應安裝隔離罐(隔離罐的長度與取壓點的距離相同)，并沖洗水(如果被測介質有腐蝕性，可沖洗到隔離罐中)。假設變送器的正壓室和負壓室的取壓管在同一水平面上，水的密度為ρ，汽包內的壓力為f，汽包的正壓點和負壓點之間的距離為h(即測得的最大液位)。變送器上的靜態壓力為△P(正壓室和負壓室之間的壓力差)。

當H=0，P+=F，P_=ρgH+F，△ p = p+-p _ = f-ρ ghf =-ρgH時，變送器的負壓側有一個靜壓，壓力為ρgH，使變送器的輸出小于4mA。

當H=Hmax，P+=ρgH+F，P_=ρgH+F，△ p = p+-p _ = ρ GH+f-ρ GH-f = 0時，變送器上的壓差為0，輸出為20mA；

雖然它與滿刻度時的實際液位一致，但當液位高度h

2.3無遷移

正常生產情況下，現場安裝位置不可能與壓力變化的正負壓力處于同一位置，生產過程中無遷移的情況很少會遇到復雜的生產情況。因此，無遷移的使用少于其他兩種，所以這里就不做過多的描述了。

3常見故障分析及解決方案

1)顯示高或低。如果顯示的液位低于實際液位，則意味著容器的正壓沒有到達變送器容器，正壓側和取壓點之間的壓力可能被阻斷，導致測量值降低。只要清除正壓部分的雜質，這種情況就可以恢復正常。如果壓力過高，則意味著負壓先導管中的液體沒有達到設定的負傳遞量(例如，通常為6千帕，但現在只有5千帕)。只要將閥門調整到用液體填充負壓先導管，它就可以達到6Kpa。

2)波動頻繁。當發生波動時，很可能在負壓室的壓力引入管中有一個蒸汽鼓，只要排出氣泡并重新填充液體，就會導致負壓部分的壓力不穩定。

3)零漂移。由于生產現場的環境可能會對變送器造成一定的干擾，導致變送器內部設置的參數發生變化，如果重復1)和2)后仍不能解決問題，則有必要停止儀表，檢查變送器的零點并進行校正。輕微的漂移不會影響實際測量。欲了解更多信息，請訪問公司官方網站yb1518/.，轉載時請保留此鏈接！
