本文中國智能網:順元科技推出新型壓力信號變送器芯片資料由優質變送器生產報價廠家為您提供。

中國智能網新聞:

感測壓力的壓力傳感器的電氣部件通常是電阻應變儀。電阻應變儀是一種靈敏的裝置，可以將被測零件上的物理壓力轉換成電信號。它們是能夠感應壓力并將壓力信號轉換成電信號的裝置或裝置，這些電信號能夠按照一定的規則傳輸和輸出。壓力傳感器中沒有放大電路，滿量程輸出通常為毫伏電壓信號。該毫伏信號負載能力低，不能直接采集和遠程傳輸。它需要隔離、放大或轉換，并通過特殊壓力變送器傳輸。

ISOS V-4-20mA是順元公司新開發的行業領先技術，體積小(19.5×12.5×9.8毫米；SIP7引腳單列7引腳)低成本無源雙線傳感器電壓信號至4-20mA輸出(電壓/電流轉換)隔離變送器集成電路。該集成電路可嵌入普通壓力傳感器的核心，并與壓力傳感器耦合成壓力變送器，該壓力變送器可直接隔離、放大、轉換，并將傳感器感應到的壓力物理量轉化為工業現場標準采集信號輸出。在壓力變送器的輸出信號和壓力的物理量之間存在相應的連續線性函數關系。變送器集成電路內置專用放大電路、電壓/電流轉換電路、傳感器隔離分配電路等。，可輸出標準的4-20mA電流信號。

ISOS V-4-20mA采用順源科技獨有的電磁隔離耦合和高效電路竊電專利技術，可實現儀器和傳感器小電壓信號到4-20mA標準信號的精確隔離放大轉換。集成電路輸出是為24V直流和采樣電阻(或負載電阻)串聯的雙線供電電路饋電技術而設計的，與目前工業領域常用的模擬輸入接口板(上位機)、可編程控制器、集散控制系統或其它帶有功負載的儀表相同

ISOS V-4-20mA可通過后級電流回路饋電方式向輸入端提供一套5V(3mA)功能擴展配電電源，用于向前級傳感設備(電橋)供電，并可接收前級傳感設備輸出的電壓信號，將測壓元件感受到的氣體、液體、重量等物理壓力參數轉換成標準的4~20mA電信號，提供給指示器報警器、記錄儀、調節器等二次儀表。壓力變送器是工業領域最常用的變送器，廣泛應用于各種工業自動控制環境，涉及電力水電、鐵路運輸、智能建筑、航空航天、石油化工、船舶等許多行業。

詳細的技術數據:

szsunyuan/index.php? m =內容和；c =指數和。a =演出和catid=63。id=187

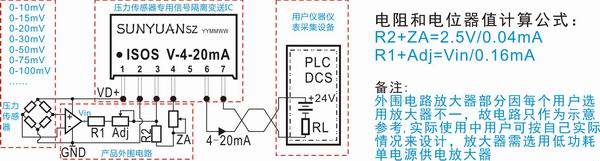

典型應用

ISOS V-4-20mA產品設計為標準SIP7引腳阻燃封裝，成本低，體積小，可直接焊接在印刷電路板上。信號傳輸集成電路包括信號調制和解調電路、信號耦合隔離傳輸電路、高隔離DC-DC升壓電路、電壓/電流轉換電路等。輸出電路具有寬的電源電壓范圍(12V-36V直流)，高轉換精度和良好的線性度。

信號傳輸芯片的設計和使用非常方便。用戶只需在輸入端增加少量外圍設備，即可實現壓力傳感器、位移電位器等的電壓信號分配。其需要提供配電傳感器和橋(稱重)檢測電路。集成電路的內部集成工藝和新的技術隔離措施，使該器件能夠滿足3KVDC隔離電壓和工業寬溫度、濕度和振動領域惡劣環境的要求。該產品體積小，安裝方便，可嵌入傳感器，直接將壓力、位移和角度電阻信號轉換成標準的4-20mA信號。用戶可以通過外部電位計調整和校準滿零點和零點。

低成本、小體積、雙線無源傳感器電壓信號隔離變送器相關產品技術數據

1.小型低成本4-20mA電流環路隔離器集成電路:ISOS 4-20mA

szsunyuan/index.php? m =內容和；c =指數和。a =演出和catid=63。id=45

2.雙線無源脈寬調制信號至4-20mA隔離變送器

szsunyuan/index.php? m =內容和；c =指數和。a =演出和catid=63。id=41

3.雙線無環饋電4-20mA信號隔離配電集成電路:ISOS 4-20mA-F

szsunyuan/index.php? m =內容和；c =指數和。a =演出和catid=63。id=23

4.小型低成本4-20mA電流環路隔離調節器集成電路:ISOS 4-20mA-E

szsunyuan/index.php? m =內容和；c =指數和。a =演出和catid=63。id=46
