創造力是無限的，儀器是偉大的發明。今天，我想介紹一項國家發明專利——動態壓力變送器。該專利由中國石油天然氣集團公司申請，授權于2017年11月10日公布。

內容描述

本發明涉及信號處理領域，尤其涉及一種動態壓力變送器。

發明背景

管道作為最安全、最經濟的油氣長距離運輸方式，已經成為油氣運輸的主要方式。油氣管道的安全運行非常重要。一旦管道泄漏，很容易造成污染、火災、爆炸等惡性后果。為了及時發現管道泄漏，我國大多數管道都安裝了管道泄漏監測系統。目前，我國管道泄漏監測的原理主要是負壓波法。傳感器采集管道流體泄漏時產生的壓力波信號，檢測泄漏并判斷泄漏點的位置。實際應用證明，管道泄漏監測技術在管道運行中發揮了積極作用。

然而，當監測距離較遠或泄漏流量較小時，管道中流體產生的瞬時動壓變化相應較小。在高靜壓的背景下，這種動壓變化往往被淹沒。目前，管道泄漏監測通常采用靜態壓力變送器的方式，靜態壓力變送器適用于測量變化緩慢、幅度較大的靜態壓力，而管道泄漏引起的快速變化、幅度較小的動態壓力難以檢測，使得泄漏監測系統難以監測長距離或小流量的管道泄漏，嚴重制約了泄漏檢測系統性能的提高。

因此，現有技術中靜態壓力變送器存在的技術問題是，難以檢測出管道泄漏產生的變化快、幅度小的動態壓力。

發明概述

本發明實施例通過提供動態壓力變送器解決了現有技術中靜態壓力變送器難以監測管道泄漏引起的快速變化、小幅度的動態壓力的技術問題。

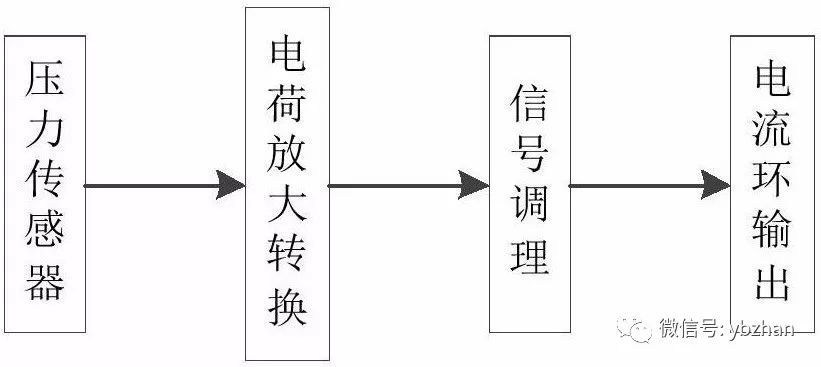

該圖是由本發明的示例提供的動態壓力變送器的硬件框圖

本發明實施例提供了一種dynamic 壓力變送器，包括:動態壓力傳感器，用于將輸油管道泄漏時產生的壓力變化轉換為充氣信號；動態壓力傳感器具有第一銷、第二銷、第三銷、第四銷和第五銷，并且第一銷、第二銷、第三銷和第四銷被連接。

電荷放大電路包括第一電容、第二電容和第三電容，第一電容的第一端與第一引腳連接；第一電阻器，并聯連接在第一電容器的兩端；第二電阻器，其第一端與第五引腳連接；第二電容器，其第一端與第二電阻器的第二端連接；第三電阻器，其第一端與第二電容器的第二端連接；第一運算放大器，具有第一正輸入引腳、第一負輸入引腳、第一正電源引腳、第一負電源引腳和第一輸出引腳，其中第一正輸入引腳與第一電容的第二端連接，第一負輸入引腳與第三電阻的第二端連接，第一正電源引腳與第一正電源連接，第一負電源引腳與第一負電源連接。

本發明實施例中的技術方案至少具有以下有益效果或優點:由于本發明實施例提供的dynamic 壓力變送器具有高信噪比、高靈敏度和高可靠性，因此可以在高靜壓下檢測管道內流體產生的快速微小變化的動壓，將管道泄漏信號與噪聲信號區分開來，對長距離管段監測或小流量泄漏監測具有積極的作用。

*
