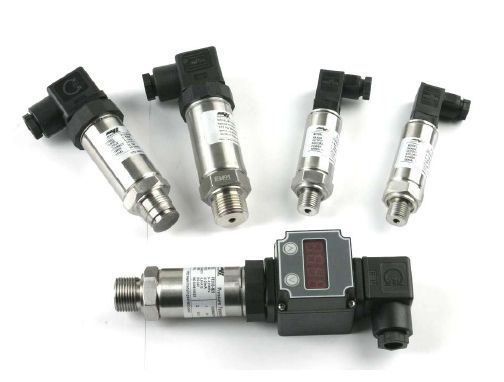

雙線系統壓力變送器意味著現場壓力變送器只有兩條線用于與控制室中的儀器進行通信，這兩條線既是電源線又是信號線。與三線制(一條正電源線，兩條信號線，其中一條有GND)和四線制(兩條正、負電源線，兩條信號線，其中一條有GND)相比，雙線制的優點1。它不容易受到寄生熱電偶和電阻壓降以及沿導線的溫度漂移的影響，并且可以使用非常便宜和更細的導線；可以節省大量電纜和安裝費用；2.當電流源的輸出電阻足夠大時，磁場耦合引起的導線回路中的電壓不會有明顯的影響，因為干擾源引起的電流非常小，一般可以通過使用雙絞線來減小干擾；三線制和四線制必須使用屏蔽線，屏蔽線的屏蔽層應適當接地。3.容性干擾會導致與接收器電阻相關的誤差。對于4 ~ 20 mA雙線環路，接收器電阻通常為250ω(采樣UOUT = 1 ~ 5 V)，該電阻太小，不會產生顯著誤差。因此，允許的導線長度比電壓遙測系統更長更遠。4.酸、堿、鹽濃度壓力變送器各單個讀數裝置或記錄裝置可在不同線長的不同通道之間切換，不會因線長不同而造成精度差異，實現分散采集。分散采集的優點是:分散采集和集中控制...

判斷開路、短路或傳感器損壞(0mA狀態)非常方便。6.在雙線輸出端口增加一兩個防雷和浪涌保護裝置非常容易，有利于安全、防雷和防爆。三線制和四線制壓力變送器不具備上述優勢，將被雙線制壓力變送器取代。從國外行業趨勢和壓力變送器芯片的供需情況可以看出，電流壓力變送器在使用時應該安裝在現場設備的電源線上，而以單片機為核心的監控系統位于遠離設備現場的監控室內，它們之間的距離一般在幾十到幾百米甚至更遠。設備現場環境惡劣，強電信號會產生各種電磁干擾，雷電感應會產生強浪涌脈沖。在這種情況下，在單片機應用系統中遇到的一個棘手問題就是如何在惡劣的環境中可靠地遠距離傳輸微小信號。雙線智能壓力變送器 壓力變送器部件的出現很好地解決了這個問題。我們設計了一個小型廉價的穿孔雙線系統，以DH4-20傳輸模塊為核心。它具有低失調電壓(< 30 μ V)、低電壓漂移(< 0.7μV/°C)和超低非線性(< 0.01%)的特點。它將現場設備電源線的電流隔離轉換成4 ~ 20 mA的標準電流信號，該信號線性變化，然后通過一對雙絞線發送到監控系統的輸入接口，該雙絞線還將位于監控系統中的24V工作電源發送到電流壓力變送器。測量信號和電源在雙絞線上同時傳輸，節省了昂貴的傳輸電纜，信號以電流的形式傳輸，大大提高了抗干擾能力。
