一.概述

儀器測量中的五個主要參數是:壓力、溫度、流速、液位(液位)和成分分析。液位(液位)測量通常是指在工業生產過程中對封閉或開放容器中的物料高度(固體或液位)的檢測。如果連續檢測物料高度，則稱之為連續測量。液位測量是化工生產中的五大參數之一，必須準確、靈敏、可靠，才能保證生產的正常運行。RZ-JY500二線式靜壓液位計價格低廉，在供水、化水、污水、轉運站等設備運行中性能良好。但是，在長期運行中也存在一些問題。下面介紹工作中遇到的問題及解決方法。

欲了解更多靜液壓液位計產品，請點擊訪問> > > >

二。RZ-JY500系列靜壓液位計的組成及工作原理

RZ-JY500型靜壓液位計利用液體靜壓來測量液位，并將該壓力轉換成4 ma ~ 20 ma信號并輸出。它主要分為以下四個部分:集氣管、壓力導管、連接體和封裝在內部的壓力傳感器。整個部分形成一個密閉系統。系統中的空氣不允許泄漏。當集氣管的壓力導管垂直插入待測液體時，集氣管的壓力通過壓力導管進入安裝在殼體內的差壓傳感器，并轉換成4-20 mA信號輸出到壓力容器。安裝接頭中有一個用于差壓測量的參考?jí)毫斎攵丝冢摱丝谂c差壓傳感器相連，并通過減去容器中的壓力來補償容器的壓力，從而使測量結果與液位相對應。

三、常見故障及處理措施

1.故障現象:現場無靜壓液位計指示:儀表電源低于18V直流。儀器自動斷電或內部接線不正確。解決方法:檢查儀器的電源或內部接線。

2.故障現象:變送器輸出始終為4mA原因:浮體/引壓管/連接器泄漏解決方案:為解決部件連接處的密封問題，根據測量介質用四氟乙烯帶或567膠密封。

3.故障現象:輸出總是大于20mA原因:測量壓力容器時，儀器沒有補償氣端口解決方法:聯系廠家更換。

4.故障現象:輸出變化緩慢或根本沒有變化:其他雜質進入浮體，堵塞壓力導管，傳感器無法接收壓力信號。解決方法:疏通壓力導管。

5.故障現象:輸出與容量不符。原因:容器中液體的密度發生變化，或者儀器沒有校準液體。解決方案:重新校準容器中的測量介質。

四.校準

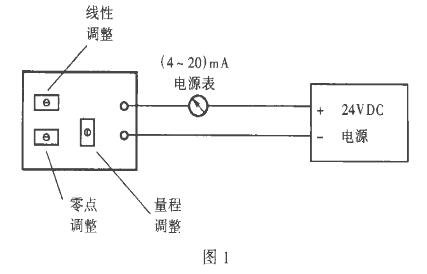

如圖1所示，通過改變靜水壓力液位計電路板上的零點和測量范圍電位計來調整儀器的零點和測量范圍。調零:將集氣管完全暴露在空氣中，調節調零電位器，使電流表顯示4mA

范圍調整:將容器填充至所需的100%，將范圍電位計調整至20mA，并將線性電位計調整至范圍的25%、50%和75%的8mA、12mA和16mA。

五、使用過程中的注意事項

(1)組裝好的靜壓液位計必須垂直插入液體；

(2)在校準過程中，被測介質的密度可以根據水的密度進行校準。

(3)所有接頭必須用聚四氟乙烯膠帶或567密封膠密封；

(4)更換靜壓液位計中的電子元件(可調電阻器、電容器和三極管)時，應根據其精度和功率準確地更換或更換電子元件。
