壓力變送器是一種將壓力轉換為氣動信號或電信號的裝置，用于控制和遠程傳輸。它可以將測壓元件傳感器檢測到的氣體和液體等物理壓力參數轉換成標準電信號(如4 ~ 20毫伏等)。)為測量、指示和過程調整提供輔助儀器，如指示器警報、記錄器和調節器。

基本介紹

壓力變送器是工業實踐中最常用的傳感器。它應該被廣泛使用

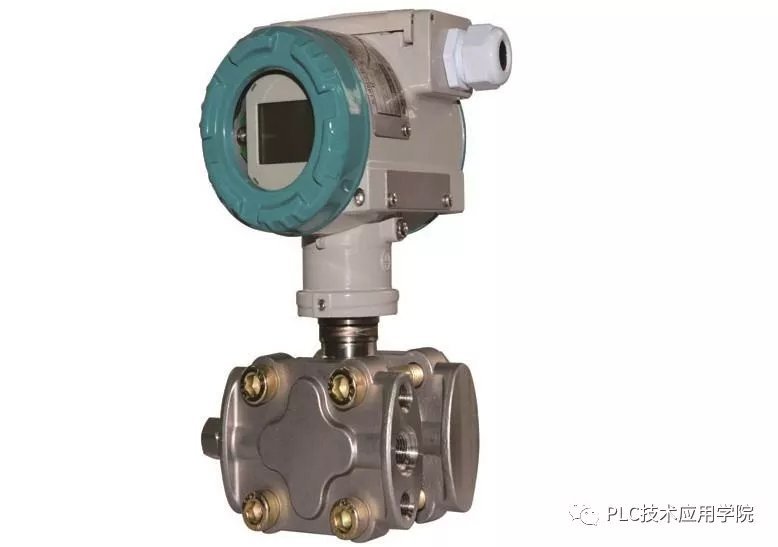

壓力變送器(圖1)

用于各種工業自動控制環境，涉及水利水電、鐵路運輸、智能建筑、生產自動控制、航空航天、軍工、石油化工、油井、電力、船舶、機床、管道等多個行業。

壓力變送器分為兩類:電動和氣動。電子式統一輸出信號為直流信號，如0-10mA、4-20mA或5V。氣動統一輸出信號是20 ~ 100pa的氣壓。

壓力變送器可根據不同的轉換原理分為力(力矩)平衡型、電容型、電感型、應變型和頻率型。下面簡要介紹幾種壓力(差壓)變送器的原理、結構、使用、檢修和校準。

2.專用集成電路外圍設備少，可靠性高，維護簡單易行，體積小，重量輕，安裝調試極為方便。

3、鋁合金壓鑄外殼，三端隔離，靜電噴塑保護層，堅固耐用；

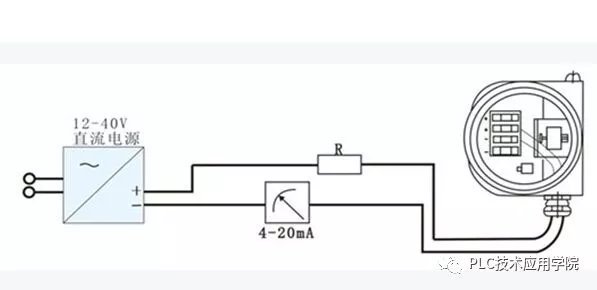

4.4-20mA DC雙線信號傳輸，抗干擾能力強，傳輸距離長；

5.發光二極管，液晶顯示器和指針是三個指示頭，非常方便現場閱讀?？捎糜跍y量粘性、結晶和腐蝕性介質；

6.高精度和穩定性。除了進口原裝傳感器經過激光校正外，整機在工作溫度范圍內的綜合溫度漂移和非線性得到了很好的補償。

選擇規則

1.根據要測量的壓力類型

壓力類型主要包括表壓、絕對壓力、壓差等。表壓是指基于大氣的小于或大于大氣壓力的壓力；絕對壓力是指以絕對壓力為零為基準，高于絕對壓力；壓差是指兩個壓力之間的差值。

2.根據測量的壓力范圍

通常，實際測量壓力是測量范圍的80%。

應該考慮系統的最大壓力。一般來說，壓力變送器裝置壓力范圍的最大值應達到系統最大壓力值的1.5倍。一些水壓和過程控制有壓力峰值或連續脈沖。這些峰值可能達到“最大”壓力的5倍甚至10倍，并可能對變送器造成損壞。接近或超過變送器最大額定壓力的連續高壓脈沖會縮短變送器的實際壽命。然而，增加變送器的額定壓力會犧牲變送器的分辨率。系統中可以使用緩沖器來減少尖峰，這會降低傳感器的響應速度。

壓力變送器通常設計用于承受2億次循環中的最大壓力，而不會降低性能。選擇變送器時，可以在系統性能和變送器壽命之間找到折衷的解決方案。

3.根據測試的介質

根據測量介質的不同，可分為干氣、氣液、強腐蝕性液體、粘性液體、高溫氣液等。根據不同的介質進行正確選擇，有利于延長變送器的使用壽命。

4.根據系統的最大過載

系統的最大過載應小于變送器的過載保護限值，否則會影響變送器的使用壽命，甚至損壞變送器。通常，壓力變送器的安全過載壓力是滿量程的2倍。

5.根據所需的準確度等級

變送器的測量誤差按精度等級劃分，不同的精度對應不同的基本誤差限值(以滿量程輸出的百分比表示)。在實際應用中，根據測量誤差的控制要求和經濟使用原則進行選擇。

6.根據系統工作溫度范圍

測量介質的溫度應在變送器的工作溫度范圍內。如果使用溫度過高，會造成較大的測量誤差，影響變送器的使用壽命。在壓力變送器的生產過程中，將對溫度影響進行測量和補償，以確保溫度影響引起的測量誤差在精度要求范圍內。當溫度較高時，可考慮選擇高溫類型壓力變送器或采取輔助冷卻措施，如安裝冷凝管和散熱器。

7.根據測量介質和接觸材料的相容性

在某些測量場合，測量介質具有腐蝕性，因此有必要選擇與測量介質兼容的材料或進行特殊的工藝處理，以確保變送器不被損壞。

8.根據壓力接口形式

通常螺紋連接(M20×1.5)是標準接口形式。

9.根據電源和輸出信號

通常壓力變送器使用DC電源供電，提供多種輸出信號選項，包括4 ~ 20mA。DC；、0 ~ 5v.dc、1 ~ 5v.dc、0 ~ 10ma.dc等。，可以有232或485個數字輸出。

10.根據現場工作環境和其他條件

是否有振動和電磁干擾等。，選擇時應提供相關信息，以便采取相應的處理措施。在選擇類型時，也可以根據具體情況考慮其他方法，如電氣連接。

正確使用

使用壓力傳感器時，應考慮以下條件:

1.防止變送器接觸腐蝕性或過熱的介質；

2.防止殘渣沉積在導管中；

3.測量液體壓力時，應在工藝管道一側打開壓力入口，以避免沉淀和爐渣積聚。

4.測量氣體壓力時，壓力入口應在工藝管道的頂部打開，變送器也應安裝在工藝管道的上部，以便將積聚的液體容易地注入工藝管道。

5.壓力導管應安裝在溫度波動小的地方。

6.測量蒸汽或其他高溫介質時，應連接緩沖管(盤管)和其他冷凝器。變送器的工作溫度不得超過限值。

7.冬季結冰時，安裝在室外的變送器必須采取防凍措施，防止壓力引入口內的液體因結冰體積而膨脹，導致傳感器損壞；

8.測量液體壓力時，變送器的安裝位置應避免液體的沖擊(水錘現象)，以免傳感器超壓損壞。

9.布線時，將電纜穿過防水接頭(附件)或盤管，并擰緊密封螺母，以防止雨水等通過電纜泄漏到變送器外殼中。
