壓力傳感器和之間的差值壓力變送器

傳感器將一個要測量的物理量轉換成另一個可以讀取和處理的物理量。在現代控制中，這個物理量是一個電信號。變送器將傳感器的一次電信號轉換為標準電信號，如電流信號4-20mA、0-20mA、電壓信號0-10V、5V。

主壓力傳感器是一種產生毫伏信號變化的壓力感應應變。如果傳感器已經具有放大和整形電路來輸出標準電流或電壓信號，這樣的傳感器也可以稱為壓力變送器；名稱壓力變送器與早期輸出毫伏信號的壓力傳感器相關。大多數現代壓力傳感器都直接輸出標準信號，因此當前的壓力傳感器和壓力變送器可以組合成一個。

壓力傳感器和壓力變送器工作原理

壓力變送器被測介質的兩個壓力進入高壓和低壓腔，作用在δ元件(即敏感元件)兩側的隔離膜片上，并通過隔離膜片和元件中的填充液體傳遞到測量膜片的兩側。壓力變送器是由測量膜片和兩側絕緣片上的電極形成的電容器。當兩側的壓力不一致時，測量膜片將移位。位移與壓差成正比，因此兩側的電容不相等，并將通過振蕩和解調鏈路轉換成與壓力成正比的信號。壓力變送器和絕對值壓力變送器的工作原理與差壓變送器的工作原理相同，只是低壓室內的壓力是大氣壓或真空。

模數轉換器將解調器電流轉換成數字信號，其值被微處理器用來確定輸入壓力值。微處理器控制發射器的操作。此外，它使傳感器線性化。重置測量范圍。工程單位轉換、阻尼、平方根、傳感器微調等操作，以及診斷和數字通信。

這種微處理器有16字節的程序用隨機存取存儲器和三個16位計數器，其中一個進行模數轉換。

數模轉換器微調來自微處理器的校正數字信號，該信號可由變送器軟件修改。數據存儲在電可擦可編程只讀存儲器中，即使電源被切斷，電可擦可編程只讀存儲器也是完好無損的。

數字通信線為變送器提供與外部設備的連接接口(例如205智能通信器或HART協議控制系統)。該線路檢測疊加在4-20mA信號上的數字信號，并通過環路傳輸所需信息。通信類型是頻移鍵控FSK技術，符合BeII202標準。

壓力傳感器的分類

有許多類型的壓力傳感器。目前，通常使用壓阻壓力傳感器和壓電壓力傳感器。

壓阻壓力傳感器

壓阻式壓力傳感器的工作原理是，當壓下壓阻時，電阻發生變化，經放大器放大，用標準壓力校準，可用于壓力檢測。壓阻式壓力傳感器的性能主要取決于生產中的壓敏元件(即壓敏電阻)、放大電路以及校準和老化過程。

●應變儀

在目前的壓力傳感器封裝過程中，壓阻敏感芯通常可以做得體積小、靈敏度高、穩定性好，壓阻電阻與應變材料(通常是不銹鋼)以惠斯電橋的形式結合在一起，可以保證壓阻壓力傳感器具有很強的過載能力和抗沖擊壓力能力。

這種傳感器適用于大范圍的壓力變化測量，特別是超過1Mpa時，線性度好，精度高，適用于測量與應變材料兼容的各種介質。

●陶瓷壓阻

在結構上，這種類型的傳感器將以惠斯電橋的形式用陶瓷燒結變阻器。其過載能力低于應變片，耐沖擊壓力較差，但靈敏度較高。適用于50千帕以上的高量程測量，耐腐蝕，溫度范圍寬。

耐腐蝕陶瓷壓力傳感器沒有液體傳輸。壓力直接作用于陶瓷隔膜的前表面，導致隔膜輕微變形。厚膜電阻印刷在陶瓷膜片的背面，并連接形成惠斯通電橋(閉合電橋)。由于壓阻的壓阻效應，電橋產生與壓力成正比、與激勵電壓成正比的高線性電壓信號，這與應變傳感器兼容。

壓電壓力傳感器主要用于壓電傳感器的壓電材料包括應時、酒石酸鉀鈉和磷酸二氫鹽。其中，應時(二氧化硅)是一種能發現壓電效應的天然晶體。在一定的溫度范圍內，壓電性能總是存在的，但是當溫度超過這個范圍后，壓電性能就完全消失了(這個高溫就是所謂的“居里點”)。由于電場隨著應力的變化而略有變化(即壓電系數相對較低)，應時逐漸被其他壓電晶體所取代。酒石酸鉀鈉具有很高的壓電靈敏度和壓電系數，但只能應用在室溫和濕度較低的環境中。磷酸二氫胺是一種人造晶體，能耐高溫高濕，因此得到了廣泛的應用。

壓電壓力傳感器

現在壓電效應也應用于多晶，如目前的壓電陶瓷，包括鈦酸鋇壓電陶瓷、壓電陶瓷、鈮酸鹽壓電陶瓷、鈮酸鉛鎂壓電陶瓷等。

壓電效應是壓電傳感器的主要工作原理。壓電壓力傳感器不能用于靜態測量，因為施加外力后的電荷只能在回路具有無限輸入阻抗時存儲。實際情況并非如此，因此它決定了壓電傳感器只能測量動態應力。

壓電傳感器主要用于加速度、壓力和力的測量。壓電加速度計是一種常見的加速度計。它具有結構簡單、體積小、重量輕、使用壽命長的優點。壓電加速度傳感器廣泛應用于飛機、汽車、船舶、橋梁和建筑物的振動和沖擊測量，特別是在航空和航天領域。壓電傳感器也可以用來測量發動機的內部燃燒壓力和真空。它也可用于軍事工業，例如，它可用于測量膛內發射子彈時膛內壓力和槍口沖擊波壓力的變化。

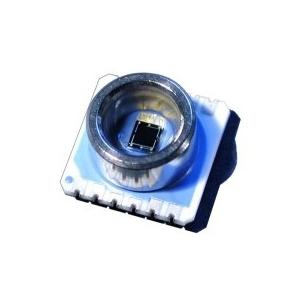

MS5534C硅壓阻壓力傳感器

產品說明

MS5534C硅壓阻式壓力傳感器采用先進的模數轉換集成電路，提供16位數字壓力和溫度輸出。該傳感器還為高精度軟件校正提供6個可讀系數。MS5534C的主要特點是低電壓、低功耗和自動待機(開/關)功能。MS5534C通過三線式接口與外部微控制器通信。MS5534C與MS5534A和MS5534B具有軟件兼容性。與早期版本相比，MS5534C具有更強的抗靜電能力(4kV)。用于手持高度/氣壓系統、天氣控制系統、探險或多功能手表、全球定位系統等。

硅壓阻式壓力傳感器的特性

集成壓力傳感器(9×9毫米)

壓力范圍:10-110巴

16位模數轉換器

6軟件補償系數

三線式串行端口

1條系統時鐘線

工作溫度:-40℃~125℃

低電壓(2.2~3.6V)

低功耗(待機電流:0.1uA)

工作電流小于5uA。

無鉛和RoHS認證

焊接溫度:240℃~250℃

MS5534C硅壓阻式壓力傳感器的技術參數

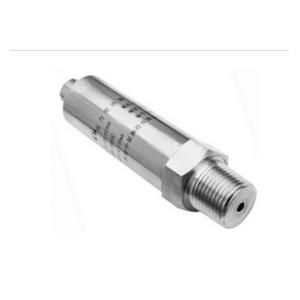

耐高溫性壓力變送器-CS-PT800

產品說明

CS-PT800系列濺射鍍膜壓力變送器是一種耐高溫、大范圍、高精度的產品。廣泛用于氣體和液體壓力檢測，如水、油、微腐蝕性液體和氣體。

濺射薄膜芯是指化學方法。首先，通過化學方法在芯的彈性體上濺射一層絕緣體。其次，在絕緣體上濺射一組測量金屬薄膜惠斯通電橋和溫度補償電阻。最后，在金屬薄膜電阻器上涂覆一層絕緣材料。當芯的彈性體在壓力下變形時，濺射在彈性體上的金屬膜的惠斯通電橋一起變形以產生線性輸出。

耐高溫壓力變送器-CS-PT800的產品特性及應用領域

0.1、0.25、0.5%的離差精度；濺射薄膜芯；能承受150℃的高溫；無0形環全焊；各種連接器和壓力接口；無極雙線電流輸出；交流/DC兩用電壓輸出；本質安全、隔離、CE認證；符合RoHS標準。

應用:工程機械、汽車發動機、高壓共軌發動機、高溫寒冷環境、深井油壓測量、鍋爐壓力檢測、天然氣儲存設備、液壓潤滑。

耐高溫性壓力變送器-CS-PT800技術參數

常規規則

數值

注意

壓力范圍

0 ~ 0.1兆帕......200兆帕

1mp a = 10巴

1bar≈14.5PSI

1PSI = 6.8965kPa千帕

1kgf/cm2=1個大氣壓

1個大氣壓= 98千帕

過載壓力

2倍額定壓力(2X)

故障壓力

4倍額定壓力(4X)

精確

0.1%離差，0.25%離差，0.5%離差

穩定性

典型值:0.25%離差最大值:0.4%離差

使用溫度

-50℃ ~ 150℃(可根據需要擴展至-50℃ ~ 230℃)

補償溫度

-20℃~120℃

兼容媒體

與1Cr18Ni9Ti兼容的所有腐蝕性介質

電氣性能

雙線系統

三線/四線系統

輸出信號

4~20mA

0~20mA

0~10mA

0~5V

0~10V

電源

12~30Vdc

12~30Vdc

負載電阻

(U-10)/0.02(ω)

(U-10)/0.02(ω)

> 20kΩ

絕對優勢

> 100mω@ 50V

電氣強度

500伏@60秒

振動/沖擊

10g/5~2000Hz，軸X/Y/Z20g正弦11毫秒

持久的壓力

25℃時2×106壓力循環

指示范圍

-999~1999

電氣連接

赫希曼，航空插頭，固定電線套管插座，防水插座，派克

壓力界面

M20×1.5、G1/4、G1/2、R1/2、NPT1/2、NPT1/4

壓力形式

表壓g，密封表壓s，絕對壓力a

響應時間:10毫秒

認證項目

本質安全防爆電氣，歐盟電氣安全標準

電磁適應性

電磁輻射:en50081/-2。電磁靈敏度:EN50082
