本文SBWR-2380/230熱電偶積分溫度變送器資料由優質變送器生產報價廠家為您提供。

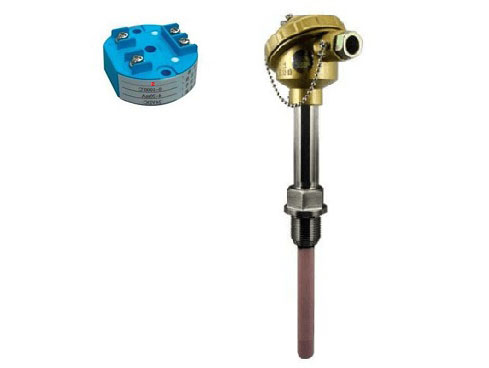

SBWR-2380/230熱電偶集成介紹溫度變送器

SBW系列具有熱電阻，熱電偶溫度變送器，集熱電偶或熱電阻與變送器于一體，可在-200~1600℃范圍內直接測量液體、蒸汽和氣體介質的溫度。該儀器采用雙線傳輸方式，將溫度轉換成與熱電阻和熱電偶信號成正比的4-20mA統一輸出信號，并發送給顯示、記錄和調節儀器或計算機。上海第三自動化儀表廠生產的SBWR-2380/230熱電偶integrated 溫度變送器能測量0~1600℃范圍內的介質溫度，具有耐沖擊、耐潮濕、精度高、功耗低、溫度范圍寬、運行穩定可靠等優點。作為新一代的溫度測量和傳輸儀器，它廣泛應用于冶金、石化、制藥、電力、紡織、食品等領域

SBWR-2380/230熱電偶集成溫度變送器主要技術參數

◆范圍:600-1300-1600℃

◆輸入類型:s刻度

◆輸出類型:輸出4-20mA(輸出與相應溫度成線性關系)

◆精度等級:0.5%FS，可制成0.2%FS

◆熱電偶精度:1.5℃或0.0025 | t |

◆熱電偶保護管直徑:16毫米

◆熱電偶保護管材料:單層剛玉管

◆熱電偶類型:鉑銠10-鉑

◆熱電偶安裝方法:固定螺紋式

◆熱電偶響應時間:T0.5≤120S

◆傳輸模式:雙線制

◆工作電源:DC12~35V，額定工作電壓DC24V

◆負載電阻:0-600ω，額定負載250ω

◆環境溫度:-25℃~80℃(危險情況下不高于70℃)

◆相對濕度:5%~95%

◆環境溫度影響:≤0.05/1℃

積分溫度變送器工作原理

SBW系列熱電阻和熱電偶溫度變送器，采用雙線傳輸方式，將熱電阻和熱電偶的電阻和毫伏信號轉換成4-20mA輸出信號，與輸入信號或溫度信號成線性關系。并將信號傳輸到計算機或其他設備。

集成溫度變送器使用和選擇

SBWR-2380/230熱電偶集成溫度變送器選擇

模型示例:

SBWR-2380/131表示輸入分度號為S型非隔離常規型，沒有4-20mA輸出溫度變送器的熱電偶集成

SBWR-2380/231表示輸入刻度數為S型非隔離常規型，熱電偶集成，固定螺紋輸出為4-20mA 溫度變送器

SBWR-2380/331表示輸入刻度數為S型非隔離常規型，熱電偶集成，可移動法蘭上有4-20mA輸出溫度變送器

SBWR-2380/430表示輸入刻度數為S型非隔離常規型，熱電偶集成有4-20mA輸出保護管，直徑為16毫米，固定法蘭溫度變送器

SBWR-2180/530表示輸入分度號E是非隔離式常規型，輸出為4-20mA的直角熱電偶積分溫度變送器

SBWR-2180/631表示輸入分度號E為非隔離常規型，固定螺紋錐套4-20mA輸出的熱電偶集成為1+

此外，訂購時應提供溫度范圍等參數。

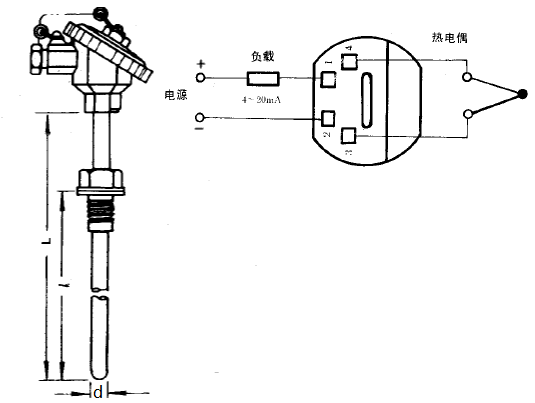

集成溫度變送器安裝圖片

◆SBWR-2380/230熱電偶積分溫度變送器

l = l+150毫米l = 100-1200毫米防水接線盒

D = 16mm毫米單層剛玉管

固定螺紋M27*2或根據需要

SBWR-2380/230熱電偶集成溫度變送器安裝圖
