Pt100至4-20ma溫度變送器簡介

電磁干擾:

幾乎所有模塊電源內部都有可見的濾波器，但由于體積的限制，濾波效果有限。幾乎所有品牌的模塊化電源都需要額外的電容、濾波器或器件，以在它們通過電磁兼容性測試時抑制干搜索，這也是聯邦通信委員會和CISPT標準所允許的。模塊電源的干擾主要包括傳導干擾和輻射干擾。傳導干擾既有共模噪聲，也有差模噪聲，差模噪聲主要通過電力線傳導，可以通過共模濾波器和M型濾波器抑制。

電磁干擾是系統電源設計人員面臨的主要設計問題。必須考慮各種噪聲、傳導、輻射、共模和差模噪聲。任何系統電源設計都需要良好的電氣和機械設計、布局和布線設計(合適的銅線寬度、最小化的線強度和去耦以降低噪聲)。

共模噪聲是系統電源設計中需要解決的最重要的系統噪聲問題。在DC/DC模塊電源中，共模噪聲由變壓器初級和次級之間的電流引起，并且是主開關器件和輸入/輸出耦合電容器的電壓瞬態過程的函數。采用零電流或零電壓開關結構可以大大降低主開關的瞬態電流。

WCOR第二代模塊化電源核心采用電鍍腔體核心，遠離初級繞組，松散耦合，輸入輸出寄生電容極低，共模噪聲極低。有時，需要額外的過濾器來滿足傳導噪聲的規范要求，如聯邦通信委員會法規，第15部分和ENS022(國際)。在設計中選擇共模和差模濾波器以及Y型電容，可以使VICOR的第二代模塊化電源輕松滿足上述規格的要求。輻射是系統噪聲的另一個來源。對于常規電源，很容易產生這種噪聲，因為大電流會在很短的時間內連續開關。屏蔽噪聲源是一種常見的解決方案。內六角屏蔽模塊電源可進一步降低輻射噪聲。

概述:

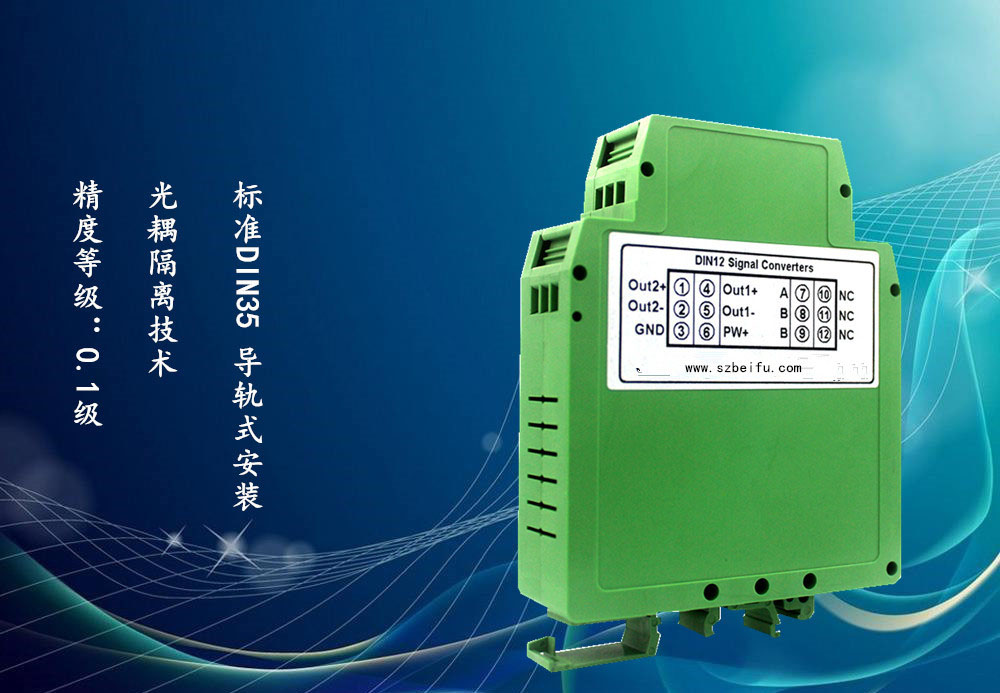

熱阻溫度變送器的產品主要用于Pt100、Pt1000、Pt10、Cu50、Cu100等傳感器信號的隔離和傳輸(傳感器需用戶提供)，主要用于工業中-200~+600℃的溫度測量。變送器具有線性化和長線補償功能，出廠時根據Pt100國家標準分度表進行校準，完全滿足0.2級精度要求。輸入、輸出1、輸出2和輔助電源完全隔離(四個隔離)，可以承受2500伏直流的隔離耐壓。該產品采用DIN35國際標準導軌安裝方式，體積小、精度高、性能穩定、性價比高。它可廣泛應用于石油、化工、電力、儀器儀表和工業控制行業。

DIN12系列溫度信號隔離放大器使用非常方便。它只需要連接導線就可以實現熱阻信號的隔離和傳輸。

主要特點:

>。>。輸入:Pt100(-200~+600℃)(可選范圍)

您也可以選擇輸入為Pt1000、Pt10、Cu50、Cu100等。

>。>。輸出信號:4~20mA、0~5V、0 ~ 10V等標準信號

>。>。輔助電源:5V、9V、12V、15V或24V DC單電源

>。>。工業溫度范圍:-45℃~+85℃

>。>。精度等級:0.2 (FSR%，相對于溫度)

>。>。包括線性化和長線補償功能

>。>。隔離耐受電壓:2500VDC(1mA，60S)，輸入/輸出1/輸出2/電源4隔離

>。>。安裝方法:DIN35導軌安裝

>。>。外形尺寸:106.7 x 79.0 x 25.0毫米

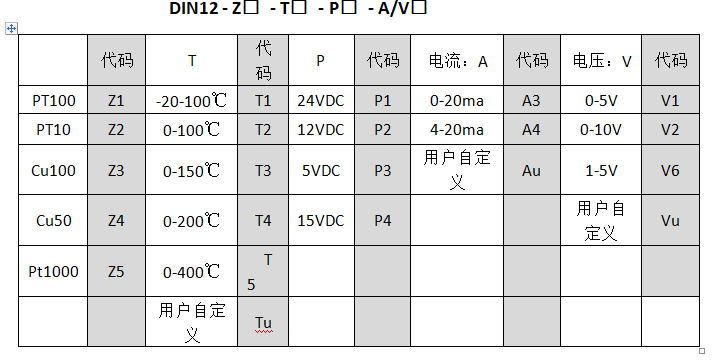

產品選擇:

類型選擇示例1:

輸入:Pt100溫度范圍:-20~100℃，電源電壓:24V輸出:4-20mA

型號:DIN1ZTPA4

類型選擇示例2:

輸入:Pt1000溫度范圍:0~200℃，電源電壓:12V輸出:0-10V

型號:DIN1Z5-T4-PV2

一般參數:

精度-0.2%(相對于溫度)

訂購時，選擇與輸出相對應的溫度范圍。

輸出標準電壓或電流信號。它也可以由用戶定制。

沖擊電壓-3kV，1.2/50us(峰值)

輸入三線、四線或雙線熱阻信號，可以選擇熱阻，如Pt100、Pt1000、Pt10、Cu50、Cu100。

工作溫度-40℃~+85℃

響應時間:-≤100毫秒

隔離-信號輸入/輸出1/輸出2/輔助電源4隔離

隔離電壓-2500伏直流電，1分鐘，泄漏電流1mA

儲存溫度-40℃~+85℃

工作濕度-10 ~ 90%(無冷凝)

輔助電源-DC5V、9V、12V、15V、24V

工作費率-< 2W

溫度漂移-50ppm/℃(典型值)

負載容量-電壓輸出:≥2kω

電流輸出:≤450ω

儲存濕度-10 ~ 95%(無冷凝)

注意:

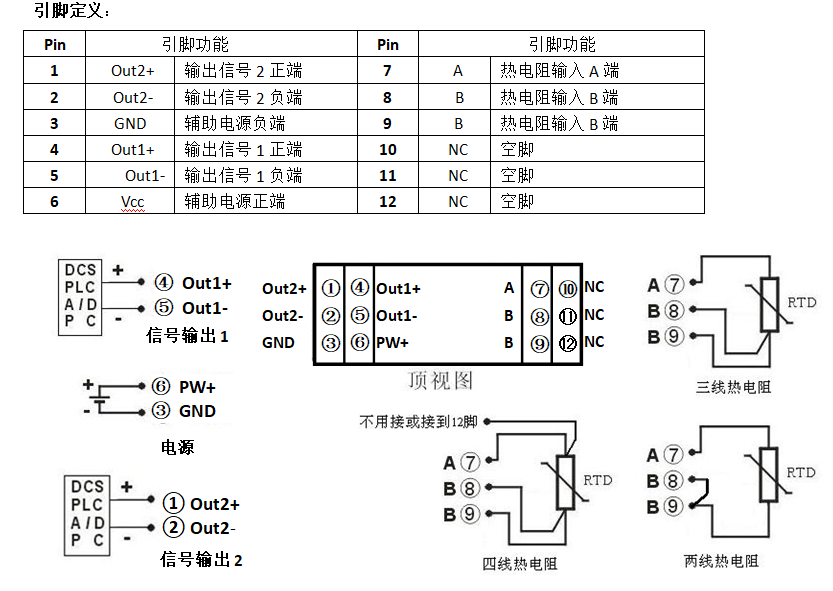

1.輸入雙線、三線或四線熱阻時，分別參照接線圖。

2、三線熱電阻斷線檢測:

最大輸出值:連接到引腳1或引腳3的導線斷開；

B.最小輸出值:連接到引腳2的導線斷開。
