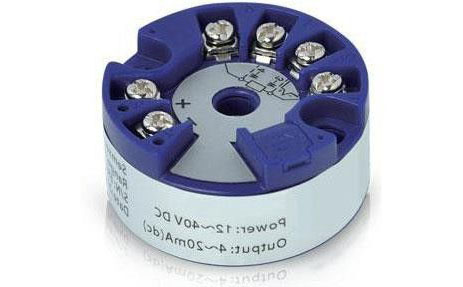

溫度變送器根據電源模式可分為雙線系統溫度變送器和四線系統溫度變送器兩種。雙線系統溫度變送器輸出信號和電源共用一根雙芯電纜；四線溫度變送器的電源使用雙芯電纜，輸出信號使用雙芯電纜。溫度變送器校準基于國家標準溫度變送器校準規范JJF 1182007

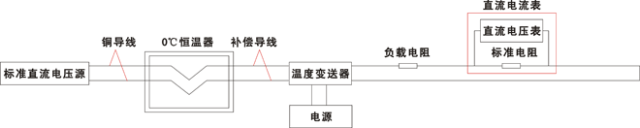

1.當雙線熱電偶溫度變送器在參考端具有自動溫度補償時，接線如上所示。

1.1當輸入信號為熱電偶時，校準智能溫度變送器根據此圖接線。其他制造商也有相同的溫度變送器接線。

1.2上圖中的熱電偶補償線采用測量熱電偶對應的補償線。用毫伏信號發生器模擬熱電偶信號；冰容器處于冰和水的混合狀態，冷端溫度保持在0℃..

1.3 溫度變送器精度測量方法:

毫伏信號發生器根據熱電偶分度表對應的電位值，直接模擬熱電偶輸出信號，測量20mA信號輸出溫度變送器，計算變送器的測量精度。

這種測量方法可以消除測量過程中冷端溫度變化引起的測量誤差，但補償線本身引起的測量誤差無法消除。該方法通常用于溫度變送器的實驗室測量和工廠校準。

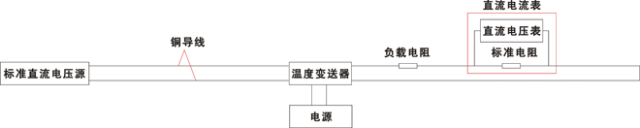

2.當雙線熱電偶溫度變送器在參考端沒有自動溫度補償時，變送器校準接線如上所示。

2.1當雙線熱電偶溫度變送器在參考端沒有自動溫度補償時，使用上圖。

2.2當用實際測量方法校準補償溫度變送器的熱電偶時，也采用這種連接方法:

溫度計放置在變送器的輸入端，測量冷端的溫度值。溫度電位值Eω由分度表檢查。然后，根據熱電偶分度表的電位值E0，測量毫伏信號發生器輸出(E0-Eω)，即模擬熱電偶的輸出，熱電偶溫度變送器20mA電流輸出值，計算變送器的測量精度。該方法有環境溫度變化和溫度計測量冷端誤差兩個方面，不能消除這兩個方面引起的測量誤差。因此，它通常用于現場零時間比較測量，而不是用于溫度變送器驗證。

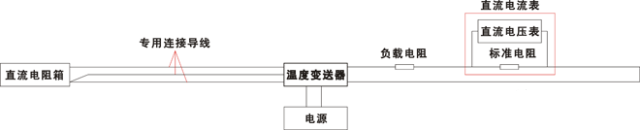

3.雙線熱阻溫度變送器如上所示檢查接線

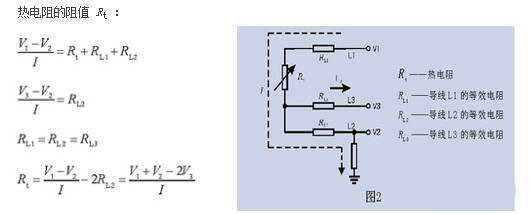

3.1熱電阻信號必須與三線制溫度變送器相連，這有利于獲得更高的測量精度。詳細介紹了“Pt100兩線制、Pt100三線制和Pt100四線制布線對溫度測量精度的影響”一文。三線制要求三根導線具有相同的材料、導線直徑、長度和工作溫度，以使三根導線的電阻值相同，即RL1=RL2=RL3。激勵電流I通過導線L1和L2被施加到熱敏電阻，并且電勢V1、V2和V3被測量。導線L3連接到高輸入阻抗電路，IL3=0。

3.2智能溫度變送器當輸入信號為熱阻時，檢查智能溫度變送器并根據此圖接線。其他制造商也有相同的溫度變送器接線。

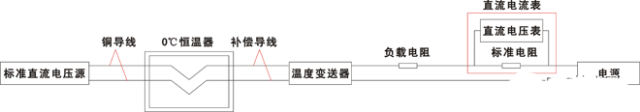

4.當四線熱電偶溫度變送器在參考端具有自動溫度補償時，變送器校準接線如上所示。

注:最常見的共軌熱電偶溫度變送器 (1入、1出、1入、2出等)。)和安裝在機架上的熱電偶溫度變送器根據該圖接線。

5.當四線熱電偶溫度變送器在參考端沒有自動溫度補償時，變送器校準接線如上所示。

6.四線熱阻溫度變送器如上所示檢查接線

———————————————————
