今天推薦給每個人的“智能溫度變送器參考設計”具有高精度、信號隔離、液晶顯示、HART協議支持、環路電源、接口保護等特點。該平臺主要基于ADI公司的具有自校準功能的多通道模數轉換器和愛普生公司的超低功耗16位單片機。

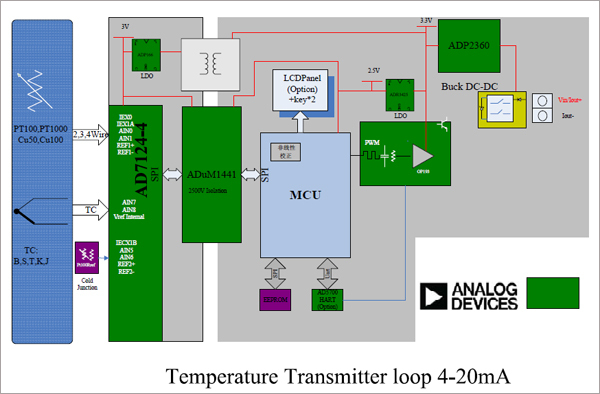

在本設計中，主集成電路使用ad7124 24位模數轉換器。集成電路內部集成了24位∑-△模數轉換器、緩沖器和可編程增益放大器。變送器可將溫度(標準熱電阻或熱電偶)信號轉換為20mA信號，由電源回路輸出。

對于此參考設計，ADI公司為您提供:

硬件設計文件(原理圖、印刷電路板和物料清單)

用戶操作手冊

簡介

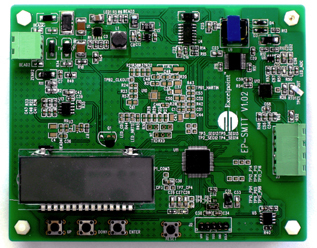

下圖是參考設計電路板的物理圖[智能溫度變送器]。

1

硬件電路和連接模式

1)電源輸入12V~39V DC(如果更換高壓電視，VMAX應達到60V)電流輸出(回路)20mA；

2)信號輸入:單個熱電偶(K，T)或熱電阻(PT100，PT1000)，其他型號可稍后添加；

3)與PC機或工控機、Uart的通信(J4；Txd、Rxd、Gnd)(后來改為HART)。

*此評估套件提供以下界面:

電源/20mA電流/Hart信號，所有這些信號共享一個端口

傳感器RTD/溫度控制接入端口

2

操作模式(傳感器)選擇

模式切換由三鍵+1段代碼lcd實現。默認模式是運行模式。開機顯示開始被初始化。如果模式切換到純數字，將進入正常運行模式。

1)按回車鍵:調試/運行模式開關

進入調試模式可以實現兩個功能-

傳感器選擇

電流輸出，值由Mcu串行端口設置

2)按向上鍵:傳感器型號滾動至開關0-9

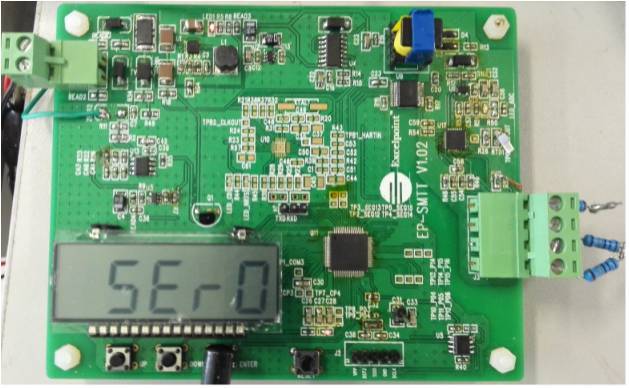

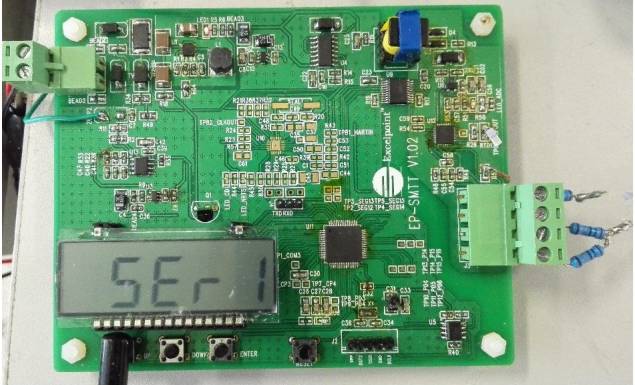

SEr1: PT100

SEr2: PT1000

SEr8: TC-K

SEr9: TC-T

3)按下向下鍵:

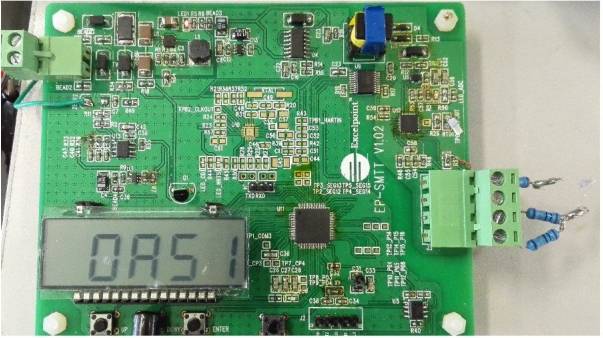

選擇并按下SErX后，將顯示OASx，并成功設置目標傳感器。在同樣的情況下，RTD或TC開關只需要按下復位鍵，否則，它需要再次通電。

3

調試模式下的串行端口電流設置

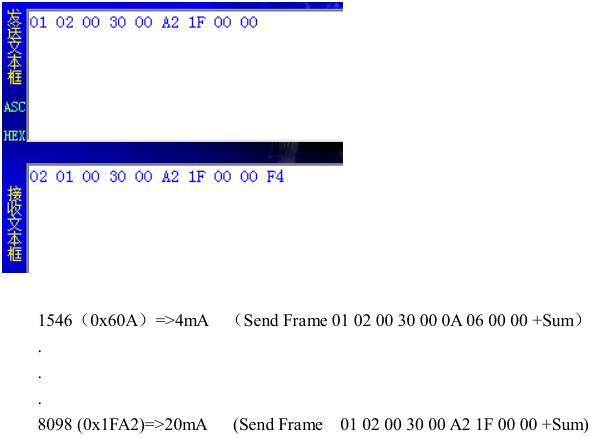

按回車鍵，進入調試模式。這時，電流可以自由設定。當前的通信由J4單片機的串口直接輸出，并連接到PC機。環路載波可以輸出后續的Hart加法。

……
